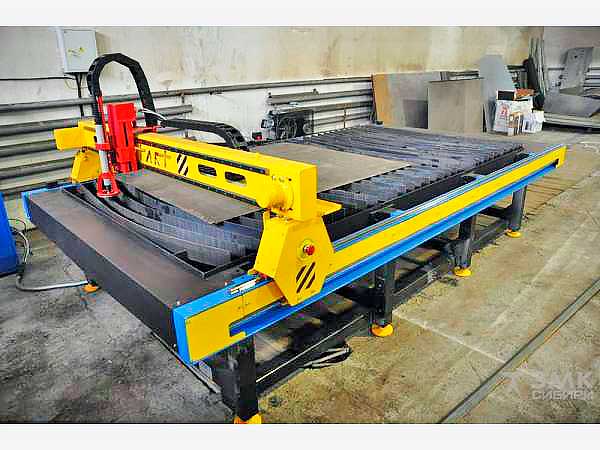

Предлагаем вашему вниманию установку портально-координатного станка плазменной резки металла с числовым программным управлением (ЧПУ) СК «Старт-2М 15-30». В комплект поставки входят следующие компоненты:
-
Портально-координатный станок плазменной резки металла с ЧПУ СК «Старт-2М 15-30».
-
Вытяжной вентилятор ВЦП 7-40-5 (мощность электродвигателя 5,5 кВт, частота вращения 1500 об/мин).
-
Источник плазменной резки Hypertherm Powermax85.
-
Поршневой компрессор СБ4/С-100.LB/40.
-
Фильтрационный модуль ФМ-40-10.
-
Осушитель воздуха рефрижераторного типа Berg ОВ-4.
Основные технические характеристики станка:
-
Ширина обрабатываемого листа: 1500 мм.
-
Длина обрабатываемого листа: 3000 мм.
-
Габаритные размеры станка (Д×Ш×В): 3800×2350×1500 мм.
-
Размер рабочей зоны стола (Ш×Д): 1560×3050 мм.
-
Вертикальный ход перемещения резака (Z): 150 мм.
-
Точность позиционирования: ±0,25 мм.
-
Скорость перемещения портала: до 10000 мм/мин.
-
Рабочее давление воздуха: 7 атм.
-
Напряжение питания станка: 1ф, 220 В, 50 Гц.
-
Напряжение питания источника плазмы: 3ф, 380 В, 50 Гц.
-
Система перемещения по осям XY: ременная.
-
Система перемещения по оси Z: шарико-винтовая пара.
-
Мощность, потребляемая СК Старт-2М: 1 кВт.
-
Мощность, потребляемая источником Hypertherm Powermax85: 12,2 кВт.
-
Рабочая температура: от +5 °C до +40 °C.
-
Вес рабочего стола: не более 1500 кг.
-
Количество плазменных резаков: 1.
-
Диапазон толщины разрезаемого листа (сталь): от 0,5 до 16 мм (на пробой), до 25 мм (с края).
-
Точность плазменной резки: ±0,5 мм.
В стоимость станка входят управляющая программа Mach3 и дизайнерская программа подготовки резки SheetCam (конвертер чертежей в G-коды).
