Дроссельные шайбы регулируемые

Содержание:

• Дроссельные шайбы
• Конструкция устройства
• Регулируемая шайба
• Место установки дроссельной заслонки

Дроссельная заслонка представляет собой регулировочное устройство, предназначенное для обеспечения стабильной гидравлической работы в системах отопления жилых зданий и промышленных предприятий.

Зачем мне нужен дроссельный клапан для отопления

Без использования дроссельных шайб нагрев большого количества объектов становится невозможным. Стандартные диаметры водопроводных труб, выпускаемых промышленностью, не позволяют обеспечить правильные гидравлические режимы в магистральной сети теплоснабжения. Здания, расположенные ближе всего к источнику тепла, будут потреблять слишком много тепловой энергии, в то время как наиболее удаленные предприятия не будут ее получать.

Дроссельные шайбы

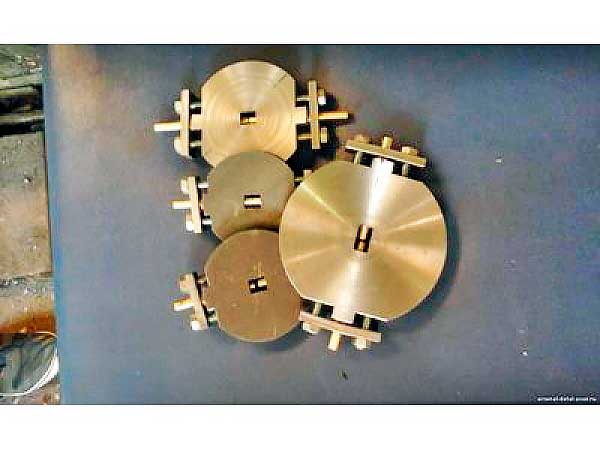

Внешний вид дроссельных шайб

Чтобы избежать этого, теплоснабжающие организации предписывают установку дроссельных шайб, ограничивающих поток теплоносителя в соответствии с размерами объекта и его тепловой мощностью. Таким образом, одновременно достигается несколько целей:

• температура в помещениях отапливаемого объекта находится в пределах правовых норм и комфортна для человека;
• расход теплоносителя в системе становится предсказуемым, что позволяет выполнять правильную настройку теплогенерирующих агрегатов в котельных;
• наличие дроссельной диафрагмы вынуждает владельца объекта поддерживать внутреннюю систему отопления, в противном случае температура в помещениях будет ниже нормы, а температура обратного трубопровода слишком высока, что является поводом для штрафа.

Кроме того, владельцы объектов могут установить повторяющиеся дроссельные шайбы, которые регулируют поток теплоносителя внутри предприятия.

Конструкция устройства

Шайба дроссельной заслонки представляет собой металлический диск с отверстием в центре. Диаметр этого отверстия рассчитывается с точностью до 0,1 мм по специальным формулам или с помощью программного обеспечения, имитирующего работу системы отопления.

Шайба находится в условиях значительного давления и высоких температур, поэтому она изготовлена из высококачественной стали толщиной не менее 3 мм.

При изготовлении нерегулируемого дроссельного клапана отверстие должно располагаться точно в его центре. Его размер, как правило, составляет от 3 до 10 мм. Чтобы избежать возникновения громкого свиста, вызванного движением воды через узкое отверстие, фаска снимается с обеих сторон.

Регулируемая шайба

Регулируемый дроссельный клапан имеет более сложную форму. Регулировочный стержень снимается через уплотнительные кольца. Вращая его, общая площадь отверстия изменяется, тем самым изменяя гидравлический режим.

Независимо от устройства, шайбы оснащены "ушками" для установки уплотнения, предотвращающего его несанкционированную замену.

Место установки дроссельной заслонки

В подавляющем большинстве случаев дроссельная шайба устанавливается на втором фланце впускного клапана подающего трубопровода по ходу потока теплоносителя. Эта процедура активируется и фиксируется должностными лицами теплоснабжающей организации и владельцем объекта.

Установлена стиральная машина

Дроссельная заслонка установлена на фланце впускного клапана на подающем трубопроводе

При необходимости могут быть установлены повторные шайбы для регулировки гидравлических условий внутри установки. В то же время входная дроссельная диафрагма будет строго ограничивать поток охлаждающей жидкости, независимо от количества шайб, установленных после нее.

В некоторых случаях устанавливаются шайбы для защиты радиаторов от избыточного давления как на подающем, так и на обратном трубопроводах этого участка системы отопления.

Как правило, все стиральные машины устанавливаются в помещении индивидуального пункта обогрева. При наличии элеватора омыватель не устанавливается, так как сопло смесительного узла выполняет те же функции - ограничение потока охлаждающей жидкости.
