Поворотное устройство, система смены инструмента, итальянские шпиндели — ключевые элементы оборудования для раскроя дверей и изготовления резных ножек.

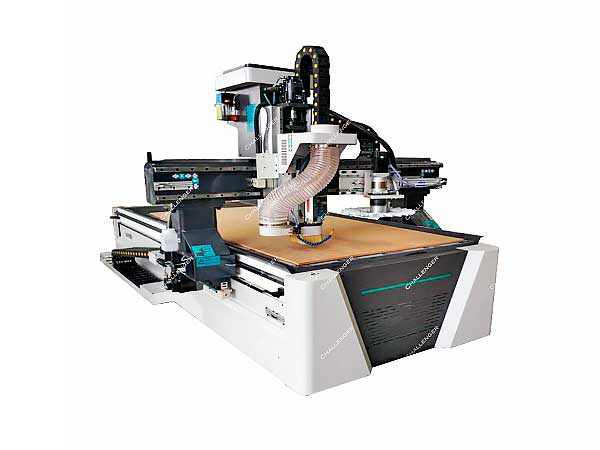

Фрезерный станок с ЧПУ Galvatron, оснащённый системой автоматической смены инструмента, представляет собой инновационное решение для автоматизации производственных процессов.
Использование высокомощных шпинделей и карусели с 8–12 фрезами позволяет значительно сократить время обработки на каждом этапе технологического процесса. Оператор станка освобождается от необходимости ручной смены инструмента и настройки координат, поскольку эти операции выполняются автоматически управляющей программой и контроллером.
Внедрение станка Galvatron в производственный процесс обеспечивает не только высокую точность и скорость обработки, но и открывает новые возможности для реализации дизайнерских решений. Благодаря доступу к миллионам 3D-макетов уникального декора и тонкой гравировки, можно изготавливать сложные барельефы и филёнки, ранее требовавшие значительных временных затрат, за несколько часов с сохранением превосходного качества, недостижимого при ручной обработке.
Технические характеристики станка:
-
Размеры рабочего поля: 2,1 х 3 м.
-
Электрические элементы: Schneider.
-
Система: механическая.
-
Планетарные редукторы: Motoreduser (Франция).
-
Скорость гравировки: до 25 м/мин.
-
Электропитание: 380 В (3 фазы).
-
Направляющие по оси XY: линейные рельсовые T-WIN (Тайвань), 25 мм.
-
Трансмиссия по оси Z: ШВП TBI (Тайвань).
-
Двигатели: гибридный Leadshine / серводвигатели YASKAWA 850 Вт.
-
Шпиндели: HSD (Италия), 6/7/9 кВт.
-
Точность позиционирования: ±0,05 мм.
-
Тип охлаждения шпинделя: водяное (4,5/5,5 кВт), воздушное.
-
Тип стола: T-паз/T-паз + вакуум/T-паз + вакуумные присоски.
-
Точность повторного позиционирования: ±0,05 мм.
Базовая комплектация включает:
-
CCD-камеру.
-
Осциллирующий нож.
-
Автоматическую систему подачи охлаждающей жидкости Automist.
-
Увеличенную высоту подъёма портала.
-
Поворотное устройство.
-
Автоматическое определение нулевой точки по оси Z.
-
Полуавтоматическую систему смазки всех узлов.
Габариты оборудования: 3,5 x 2 x 2,2 м. Вес: 2600 кг (брутто), 2000 кг (нетто).
Опциональные элементы:
-
Система сверления.
-
Продвинутые контроллеры Weihong NK300CX-H или Syntec.
-
Вакуумный прижим для рабочего стола и мощные помпы.
-
Двойной пылесборник.
-
Автоматическая смазка по всем осям.
