Клапаны ПИК.
ООО "Промснаб" является производителем клапанов ПИК 110, клапан ПИК 125, Клапан ПИК 155, Клапан ПИК 165, Клапан ПИК 220, клапан ПИК 180.
Наше предприятие производит и реализует клапана ПИК для воздушных и газовых компрессоров.
Имеем возможность поставить в ваш адрес любые запасные части к компрессорам.
Вкладыши, Цилиндры, Гильзы, Крейцкопф , Шатун, Поршень, Штока, Сальник, вкладыши, кольца, Коленвал , Лубрикатор, Клапаны ПИК.
Опытные специалисты компании "Компрессорные технологии" профессионально подберут для Вас необходимое оборудование, отвечающее самым высоким требованиям. А наши механики своевременно проведут качественный ремонт, что обеспечит бесперебойную работу компрессорного оборудования.

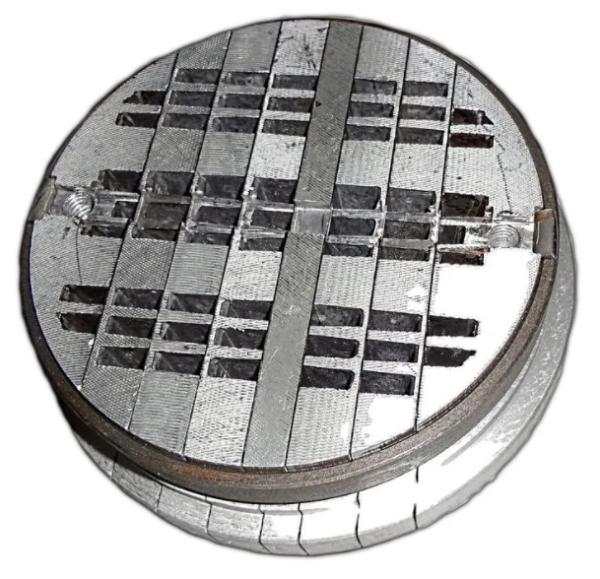

Клапан ПИК Пластины ПИК 110, 125, 150, 155, 165, 180, 220
Контакты
Технические характеристики
ПИКОВЫЕ клапаны являются запорными органами в цилиндрах поршневых компрессоров. Нагнетательные или всасывающие клапаны, а также модели с комбинированным принципом действия предназначены для организации управления нагнетанием или всасыванием в компрессорах, работающих в среде с отсутствием агрессии. Прямоточные клапаны используются для сжатия газов в компрессорах поршневого типа, при этом их использование возможно при условии, что коленчатый вал имеет не более 1000 оборотов в минуту, а перепад давления не превышает 4 МПа.
Использование прямоточных ПИКОВЫХ клапанов допускается для компрессоров со скоростью вращения не более 750 оборотов и использующих газ или воздух в качестве рабочей среды. Наличие смазки не является обязательным.
Одним из преимуществ прямоточных клапанов является их конструктивная простота. Он состоит из нескольких одинаковых элементов (каждый имеет седло и пластину), скрепленных между собой кольцами и фиксирующими ремнями.
Конструкционные типы стали или алюминия выступают в качестве материала для седла клапана. Что касается пластин, то для них используются только пружинистые марки лент из нержавеющей стали.
На фоне других типов клапанов прямоточные модели обеспечивают ряд преимуществ:
Наличие постоянного тока обеспечивает минимальное сопротивление потокам газа
Отсутствие пружин в конструкции и минимальный вес используемых пластин и клапана в целом
Возможность применения в качестве нагнетательного или всасывающего устройства
Использование таких клапанов в компрессорах позволяет повысить эксплуатационные характеристики до 10%, снизить потребление электроэнергии до 12%, а также вдвое повысить надежность компрессорной установки, в том числе за счет более низких рабочих температур используемого газа.
Технические характеристики
ПИК Символы клапанов
ПИК XXX-Y,YZ
Индивидуальный клапан с пиковым прямым потоком
XXX – посадочный диаметр (мм)
Y,Y – наибольшая разница давлений на клапане (МПа)
Z – модификация (A, B, D или L), цифра 1 – исполнение.
Например, PEAK 155-2.5A представляет собой прямоточный индивидуальный клапан с посадочным размером 155 мм, рассчитанный на наибольшую разницу давлений 2,5 МПа, модификация A.
Примечания к таблице:
ПИК - прямолинейный индивидуальный круг
a - посадочный диаметр, мм
b - допустимый перепад давления, МПа
c - буквы и цифры указывают на конкретную конструкцию
A - пилообразные пластины
B - уменьшенная высота подъема плиты
G - для компрессоров, сжимающих легкие газы (например, не)
L - для кислородных компрессоров
AM - для компрессоров общего назначения
AG - для компрессоров, сжимающих газы плотностью не более 0,5 кг/м3
AL - для кислородных компрессоров
| Модель | Тип | a | b | c | Проходное сечение в щели cм² | Мер- твый объем всас. cм³ |
Мер- твый объем нагн. cм³ |
Масса кла- пана кг |
Применяемость (марка компрессора) |
|---|---|---|---|---|---|---|---|---|---|
| ПИК110–0,4АМ | ПИК | 110 | –0,4 | АМ | 29 | 52 | 100 | 1,5 | 202ВП-6/18, 302ГП-6/30, 402ВП-4/220 |
| ПИК110–0,4АГМ | ПИК | 110 | –0,4 | АГМ | 29 | 52 | 100 | 1,5 | 2ВМ4-15/25 |
| ПИК110–0,4АЛ | ПИК | 110 | –0,4 | АЛ | |||||
| ПИК110–2,5АМ | ПИК | 110 | –2,5 | АМ | 29 | 52 | 100 | 1.5 | 202ВП-6/18, 302ГП-6/30, 402ВП-4/220, 402ВП-4/220, 305ВП-16/70 |
| ПИК110–2,5АМТ | ПИК | 110 | –2,5 | АМТ | |||||
| ПИК110–2,5АГМ | ПИК | 110 | –2,5 | АГМ | 29 | 52 | 100 | 1.5 | 2ВМ4-15/25 |
| ПИК110–2,5АЛМ | ПИК | 110 | –2,5 | АГМ | 29 | 52 | 100 | 1.5 | 2ВМ4-15/25 |
| ПИК110–2,5АЛ | ПИК | 110 | –2,5 | АЛ | |||||
| ПИК110–4,0АМ | ПИК | 110 | –4,0 | АМ | 205ВП-13/250, 4М10-40/70, 305ВП-16/70 | ||||
| ПИК110–4,0АГМ | ПИК | 110 | –4,0 | АГМ | |||||
| ПИК110–4,0АЛ | ПИК | 110 | –4,0 | АЛ | |||||
| ПИК125–0,4АМ | ПИК | 125 | –0,4 | АМ | 45.4 | 78.9 | 123 | 1.8 | 202ВП-20/2, 202ВП-5/70, 302ВП-10/8, 2М2,5-20/9 |
| ПИК125–0,4АГМ | ПИК | 125 | –0,4 | АГМ | 45.4 | 78.9 | 123 | 1.8 | 2ГМ4-24/9С, 2ГМ4-15/250С, 2ВМ4-15/25С |
| ПИК125–0,4АЛМ | ПИК | 125 | –0,4 | АЛМ | 45.4 | 78.9 | 123 | 1.8 | |
| ПИК125–0,4БМ | ПИК | 125 | –0,4 | БМ | 22.4 | 41.3 | 87.4 | 1.4 | 2ВМ2,5-12/9; 2ВМ2,5-14/9; 2ВМ2,5-5/221; 2ВМ2,5-9/101М |
| ПИК125–0,4БГМ | ПИК | 125 | –0,4 | БГМ | |||||
| ПИК125–0,4БЛМ | ПИК | 125 | –0,4 | БЛМ | 22.4 | 41.3 | 87.4 | 1.4 | |
| ПИК125–1,0БМ | ПИК | 125 | –1,0 | БМ | 22.4 | 41.3 | 87.4 | 1.4 | 2ВМ2,5-12/9; 2ВМ2,5-14/9; 2ВМ2,5-5/221; 2ВМ2,5-9/101М |
| ПИК125–1,0БЛМ | ПИК | 125 | –1,0 | БЛМ | 22.4 | 41.3 | 87.4 | 1.4 | |
| ПИК125–2,5АМ | ПИК | 125 | –2,5 | АМ | 45.4 | 78.9 | 123 | 1.8 | 202ВП-20/2, 202ВП-5/70, 302ВП-10/8, 2М2,5-20/9, 305ВП-16/70 |
| ПИК125–2,5АМТ | ПИК | 125 | –2,5 | АМТ | |||||
| ПИК125–2,5АГМ | ПИК | 125 | –2,5 | АГМ | 45.4 | 78.9 | 123 | 1.8 | 2ГМ4-24/9С, 2ГМ4-15/250С, 2ВМ4-15/25С |
| ПИК125–2,5АЛМ | ПИК | 125 | –2,5 | АЛМ | 45.4 | 78.9 | 123 | 1.8 | |
| ПИК125–4,0АМ | ПИК | 125 | –4,0 | АМ | 2ГМ10-20/320 | ||||
| ПИК125–4,0АГМ | ПИК | 125 | –4,0 | АГМ | |||||
| ПИК125–4,0АЛМ | ПИК | 125 | –4,0 | АЛМ | |||||
| ПИК140–0,4А | ПИК | 140 | –0,4 | АЛ | 46.8 | 87.6 | 136 | 2.4 | |
| ПИК140–0,4АГ | ПИК | 140 | –0,4 | АЛ | 46.8 | 87.6 | 136 | 2.4 | |
| ПИК140–0,4АЛ | ПИК | 140 | –0,4 | АЛ | 46.8 | 87.6 | 136 | 2.4 | |
| ПИК140–0,4АЛ1 | ПИК | 140 | –0,4 | АЛ | 46.8 | 87.6 | 136 | 2.4 | |
| ПИК140–2,5А | ПИК | 140 | –2,5 | А | 46.8 | 87.6 | 136 | 2.4 | 2М10-60/6-250, 7ВП-20/220, 4ГМ10-40/26С |
| ПИК140–2,5АЛ | ПИК | 140 | –2,5 | АЛ | 46.8 | 87.6 | 136 | 2.4 | |
| ПИК140–2,5АЛ1 | ПИК | 140 | –2,5 | АЛ | 46.8 | 87.6 | 136 | 2.4 | |
| ПИК140–2,5АГ | ПИК | 140 | –2,5 | АЛ | 46.8 | 87.6 | 136 | 2.4 | |
| ПИК150–0,4АМ | ПИК | 150 | –0,4 | АМ | 54.1 | 110.3 | 179.3 | 2.6 | 205ВП-12/220, 205ГП-12/220, 2ВМ4-15/25, 302ВП-30/8 |
| ПИК150–0,4АГМ | ПИК | 150 | –0,4 | АГМ | 54.1 | 110.3 | 179.3 | 2.6 | |
| ПИК150–0,4АЛМ | ПИК | 150 | –0,4 | АЛМ | 54.1 | 110.3 | 179.3 | 2.6 | |
| ПИК150–2,5АМ | ПИК | 150 | –2,5 | АМ | 54.1 | 110.3 | 179.3 | 2.6 | 205ВП-12/220, 205ГП-12/220, 2ВМ4-15/25, 302ВП-30/8 |
| ПИК150–2,5АГМ | ПИК | 150 | –2,5 | АГМ | 54.1 | 110.3 | 179.3 | 2.6 | 2ВМ4-15/250, 2ГМ4-12/301, 2ГМ4-15/25 |
| ПИК150–2,5АЛМ | ПИК | 150 | –2,5 | АЛМ | 54.1 | 110.3 | 179.3 | 2.6 | |
| ПИК155–0,4АМ | ПИК | 155 | –0,4 | АМ | 61.4 | 125 | 204 | 2.7 | ВП-20/8, 3ГП-20/9, ВП3-20/9С, 2ГМ10-20/320 |
| ПИК155–0,4АГМ | ПИК | 155 | –0,4 | АГМ | 61.4 | 125 | 204 | 2.7 | ВП-20/8, 3ГП-20/9, ВП3-20/9С, 2ГМ10-20/320 |
| ПИК155–0,4АЛМ | ПИК | 155 | –0,4 | АЛМ | 61.4 | 125 | 204 | 2.7 | 3ГП-20/8, 3ГП-12/35, 3ГП-5/220 |
| ПИК155–0,4АЛ | ПИК | 155 | –0,4 | АЛ | |||||
| ПИК155–2,5АМ | ПИК | 155 | –2,5 | АМ | 61.4 | 125 | 204 | 2.7 | ВП-20/8, 3ГП-20/9, ВП3-20/9С, 2ГМ10-20/320 |
| ПИК155–2,5АМТ | ПИК | 155 | –2,5 | АМТ | |||||
| ПИК155–2,5АГМ | ПИК | 155 | –2,5 | АГМ | 61.4 | 125 | 204 | 2.7 | ВП-20/8, 3ГП-20/9, ВП3-20/9С, 2ГМ10-20/320, 2ВП3-20/9С |
| ПИК155–2,5АЛМ | ПИК | 155 | –2,5 | АЛМ | 61.4 | 125 | 204 | 2.7 | 3ГП-20/8, 3ГП-12/35, 3ГП-5/220 |
| ПИК155–2,5АЛ | ПИК | 155 | –2,5 | АЛ | |||||
| ПИК165–0,4АМ | ПИК | 165 | –0,4 | АМ | 74 | 139.2 | 218.5 | 3.1 | 205ВП-16/70, 205ВП-20/18, 205ВП-30/8, 205ВП-40/3, 205ВП-60/2, 305ВП-20/35, 4ВП-24/8, 2ВМ4-12/65, 2ВМ4-15/71, 2ГМ4-48/3 |
| ПИК165–0,4АГМ | ПИК | 165 | –0,4 | АГМ | 74 | 139.2 | 218.5 | 3.1 | 2ВМ4-24/9С, 2ГМ4-24/9С |
| ПИК165–0,4АЛМ | ПИК | 165 | –0,4 | АЛМ | 74 | 139.2 | 218.5 | 3.1 | |
| ПИК165–0,4АМТ | ПИК | 165 | –0,4 | АМТ | |||||
| ПИК165–2,5АМ | ПИК | 165 | –2,5 | АМ | 74 | 139.2 | 218.5 | 3.1 | 205ВП-20/18, 205ВП-30/8, 205ВП-40/3, 305ВП-20/35, 4ВП-24/8, 2ВМ4-12/65, 2ВМ4-15/71, 2ГМ4-48/3 |
| ПИК165–2,5АГМ | ПИК | 165 | –2,5 | АГМ | 74 | 139.2 | 218.5 | 3.1 | 2ВМ4-24/9С, 2ГМ4-24/9С |
| ПИК165–2,5АЛМ | ПИК | 165 | –2,5 | АЛМ | 74 | 139.2 | 218.5 | 3.1 | |
| ПИК165–2,5АМТ | ПИК | 165 | –2,5 | АМТ | |||||
| ПИК180–0,4АМ | ПИК | 180 | –0,4 | АМ | 95.5 | 182 | 290.5 | 3.6 | |
| ПИК180–0,4АЛ | ПИК | 180 | –0,4 | АЛ | |||||
| ПИК180–0,4АГМ | ПИК | 180 | –0,4 | АГМ | 95.5 | 182 | 290.5 | 3.6 | 7ВП-20/220, 7ГП-50/80, ВП-50/8, 6ВМ10-63/320, 2ВМ4-27/9С, 2ВМ4-54/3 |
| ПИК180–0,4АЛМ | ПИК | 180 | –0,4 | АЛМ | 95.5 | 182 | 290.5 | 3.6 | 4ГМ10-20/61, 4М10-40/35 |
| ПИК180–1,6АМ | ПИК | 180 | –1,6 | АМ | 95.5 | 182 | 290.5 | 3.6 | 7ВП-20/220, 7ГП-50/80, ВП-50/8, 6ВМ10-63/320, 2ВМ4-27/9С, 2ВМ4-54/3 |
| ПИК180–1,6АЛ | ПИК | 180 | –1,6 | АЛ | |||||
| ПИК180–1,6АГМ | ПИК | 180 | –1,6 | АГМ | 95.5 | 182 | 290.5 | 3.6 | |
| ПИК180–1,6АЛМ | ПИК | 180 | –1,6 | АЛМ | 95.5 | 182 | 290.5 | 3.6 | 4ГМ10-20/61, 4М10-40/35 |
| ПИК180–4,0 | ПИК | 180 | –4,0 | 56.7 | 152.3 | 300 | 9.5 | ||
| ПИК200–0,4А1 | ПИК | 200 | –0,4 | А1 | 95.1 | 226.9 | 385.1 | 4.6 | 4М6,3-95/9, 4ВМ6,3-48/9, 4ВМ25-117/200, 4М1078/60 |
| ПИК200–0,4А1Г | ПИК | 200 | –0,4 | А1Г | 95.1 | 226.9 | 385.1 | 4.6 | |
| ПИК200–1,6А1 | ПИК | 200 | –1,6 | А1 | 95.1 | 226.9 | 385.1 | 4.6 | 4М6,3-95/9, 4ВМ6,3-48/9, 4ВМ25-117/200, 4М1078/60 |
| ПИК200–1,6А1Г | ПИК | 200 | –1,6 | А1Г | 95.1 | 226.9 | 385.1 | 4.6 | |
| ПИК220–0,4АМ | ПИК | 220 | –0,4 | АМ | 148.6 | 278.5 | 410 | 5.8 | 4В10-39/36С, 4ВМ10-120/9, 4ВМ10-100/9, 4М10-110/8, 4ВМ10-50/221, 4ВМ10-110/13. 4ВМ10-50/71, 2ВМ10-63/9, 2ВМ10-50/9, 2ВМ10-50/8, 2ВМ10-100/2,62; 4М10-40/220. 4М10-40/70, 4М10-78/60 |
| ПИК220–0,4АЛ | ПИК | 220 | –0,4 | АЛ | |||||
| ПИК220–0,4АГМ | ПИК | 220 | –0,4 | АГМ | 148.6 | 278.5 | 410 | 5.8 | 4ГМ10-60/30 |
| ПИК220–0,4АЛМ | ПИК | 220 | –0,4 | АЛМ | 148.6 | 278.5 | 410 | 5.8 | 4ГМ10-20/61, 4М10-40/35, 2ГМ10-50/8 |
| ПИК220–1,6АМ | ПИК | 220 | –1,6 | АМ | 148.6 | 278.5 | 410 | 5.8 | 4В10-39/36С, 4ВМ10-120/9, 4ВМ10-100/9, 4М10-110/8, 4ВМ10-50/221, 4ВМ10-110/13. 4ВМ10-50/71, 2ВМ10-63/9, 2ВМ10-50/9, 2ВМ10-50/8, 2ВМ10-100/2,62; 4М10-40/220. 4М10-40/70, 4М10-78/60 |
| ПИК220–1,6АЛ | ПИК | 220 | –1,6 | АЛ | |||||
| ПИК220–1,6АГМ | ПИК | 220 | –1,6 | АГМ | 148.6 | 278.5 | 410 | 5.8 | 4ГМ10-60/30 |
| ПИК220–1,6АЛМ | ПИК | 220 | –1,6 | АЛМ | 148.6 | 278.5 | 410 | 5.8 | 4ГМ10-20/61, 4М10-40/35, 2ГМ10-50/8 |
| ПИК220–2,5 | ПИК | 220 | –2,5 | 80.2 | 293.6 | 484 | 16 | 6М40-320/320 | |
| ПИК220–4,0А | ПИК | 220 | –4,0 | А | 8.6 | 208 | 376 | 14.3 | 6М25-120/14-38 |
| ПИК250–0,4А | ПИК | 250 | –0,4 | А | 127 | 309 | 505 | 6.6 | 6ВМ16-140/200 |
| ПИК250–0,4АГ | ПИК | 250 | –0,4 | АГ | 127 | 309 | 505 | 6.6 | |
| ПИК250–1,0А | ПИК | 250 | –1,0 | А | 127 | 309 | 505 | 6.6 | 4ГМ16-75/200, 4ГМ25-21/4-60М, 6ВМ16-140/200, 6ГМ25-180/3-75 |
| ПИК250–1,0АГ | ПИК | 250 | –1,0 | АГ | 127 | 309 | 505 | 6.6 | |
| ПИК250–2,5А | ПИК | 250 | –2,5 | А | 113.8 | 287.2 | 451 | 19.5 | 4ГМ16-70/3-60, 6М25-210/3-56 |
| ПИК265–0,4А | ПИК | 265 | –0,4 | А | 171.8 | 352 | 554 | 7.9 | АДК-73/40, 55В-100/8, 5Г-100/8, 5Г-100/200 |
| ПИК265–0,4АГ | ПИК | 265 | –0,4 | АГ | 171.8 | 352 | 554 | 7.9 | |
| ПИК265–1,0А | ПИК | 265 | –1,0 | А | 171.8 | 352 | 554 | 7.9 | 5Г-100/12, 5Г-100/8, 5Г-100/200, 4М25-17/200 |
| ПИК265–1,0АГ | ПИК | 265 | –1,0 | АГ | 171.8 | 352 | 554 | 7.9 | |
| ПИК320–0,4А | ПИК | 320 | –0,4 | А | 113.8 | 287.2 | 451 | 19.5 | 6М40-320/320, 6М40-450/22,5; 4М25-117/200 |
| ПИК320–0,4АГ | ПИК | 320 | –0,4 | АГ | 113.8 | 287.2 | 451 | 19.5 | |
| ПИК320–0,6А | ПИК | 320 | –0,6 | А | 113.8 | 287.2 | 451 | 19.5 | |
| ПИК320–0,6АГ | ПИК | 320 | –0,6 | АГ | 113.8 | 287.2 | 451 | 19.5 | 6М40-320/320, 6М40-450/22,5; 4М25-117/200 |
