Оборудование для перемотки кабеля представляет собой комплекс специализированных устройств, предназначенных для намотки длинномерных материалов на производственных предприятиях, складах и в торговых точках.
Виды и особенности оборудования
Лёгкие станки для перемотки кабеля, проволоки и троса применяются на небольших складах, в ремонтных мастерских и розничной торговле. Они состоят из приёмного устройства, механизма подачи и измерительного узла с функцией отрезки. Опционально могут быть оснащены раскладчиком троса.
Станки для наматывания кабеля в бухты могут быть оснащены ручным управлением или электрическим приводом. По типу конструкции и способу монтажа они делятся на настольные и напольные модели.
В зависимости от конструкции бухтовщика, станки могут осуществлять намотку кабеля как в вертикальной, так и в горизонтальной плоскости. Горизонтальная намотка используется для материалов малого сечения, в то время как вертикальная намотка предназначена для кабелей большого сечения.

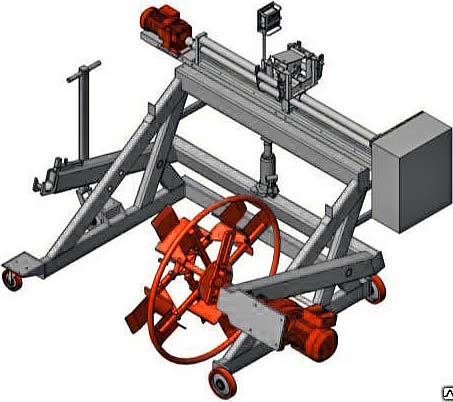

Универсальные перематывающие станки предназначены для намотки различных длинномерных материалов в бухту или на барабан. Они включают измеритель длины, технологический формовочный барабан, ось и раскладочный механизм. В качестве подающих элементов используются кабельные домкраты, стойки и ролики.
Отдающие устройства предназначены для монтажа и размотки барабанов с длинномерными материалами. Они делятся на активные и пассивные типы. Активные устройства оснащены приводным механизмом, в то время как пассивные могут свободно вращаться при приложении усилия.
Специальные тележки для кабельных барабанов применяются для подъёма и транспортировки изделий по территории склада или предприятия. Они могут использоваться в качестве подающего устройства для перемотки кабеля. Дополнительно тележки могут быть оснащены отрезным узлом и измерителем длины.
Технические характеристики оборудования:
-
Типоразмерный ряд барабанов: от №8 до №14
-
Напряжение питающей сети: 220 В, 1 фаза
-
Частота переменного тока: 48–63 Гц
-
Номинальная потребляемая мощность: 2,2 (2,5) кВт
-
Частота вращения приводного барабана: от 7 до 42 об/мин (плавная регулировка)
-
Точность измерения длины: ±1%
-
Диаметр наматываемого материала: от 3 до 70 мм
-
Диаметр барабана: 1400 мм
-
Ширина барабана: 1000 мм
-
Максимальная масса наматываемого материала на барабан: 1000 кг
-
Максимальная масса наматываемого материала на технологический барабан: 300 кг
-
Время разгона в режиме плавного пуска: 3 с (возможно изменение)
-
Температурный диапазон работы станка: от -5 до +32 °C
-
Масса станка: 450 кг
-
Габаритные размеры: 2580 х 1720 х 1270 мм
Если вам необходимо оборудование для перемотки кабеля или тележки, свяжитесь с нами для подбора оптимальных решений, соответствующих вашим задачам и бюджету.
