Окрасочная комната избыточного давления 4х3

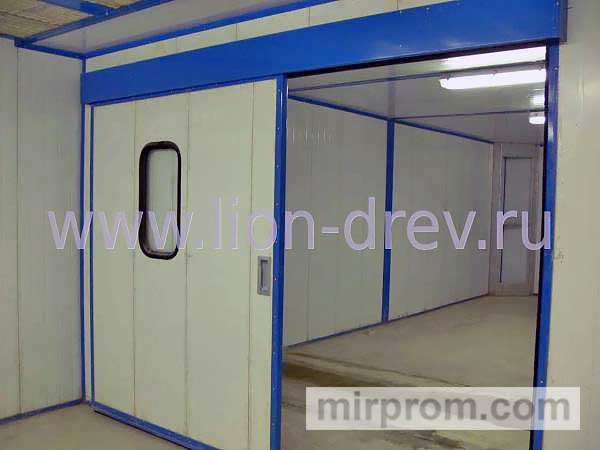

РАЗДВИЖНАЯ ДВЕРЬ, ВОРОТА

Перемещение полотна происходит посредством направляющей и 4-роликовым кареткам. Каждая каретка рассчитана на нагрузку до 350 кг, что обеспечивает многолетнюю безотказную эксплуатацию.

Уплотнение двери с проемом обеспечивает уплотнение «щетка Н25» по всему периметру. Такой вид уплотнения позволяет организовать в чистой комнате проем двери без порога.

ИНСПЕКЦИОННАЯ ДВЕРЬ

Каждая зона чистой комнаты оборудована инспекционной дверью.

Наличие распашной двери необходимо по требованиям пожарной безопасности.

Каркас двери изготовлен из экструдированного алюминиевого профиля с двойным уплотнителем. Дверь оснащена смотровым окном и защелкой с ручкой.

ВЗРЫВОЗАЩИЩЕННЫЕ СВЕТИЛЬНИКИ

Светильники взрывозащищенные (Чехия)
Маркировка взрывозащиты ATEX Ex nA IIC T5 Gc X/Ex tc IIIC T42 C DcX

ПРИТОЧНО-ВЫТЯЖНЫЕ КОЛОННЫ

Высококачественная фильтрация вытяжного воздуха из окрасочных камер происходит с помощью блок-фильтров, которые представляют собой:

• Корпус и сетка выполнены из оцинкованного металла;
• Фильтр - нетканный материал;
• Материал фильтра не содержит силикона и совместим с любыми красками;
• Производим по размерам заказчика.

ФИЛЬТРУЮЩИЙ МАТЕРИАЛ ИЗ СТЕКЛОВОЛОКНА

КЛАСС ФИЛЬТРА G3, G4 (EN 779:2012/ГОСТ ЕН 779-2014)
Прогрессивная структура упаковки волокон;
Низкое начальное сопротивление и высокая пылеемкость;
Экологически безопасен.

ПРИМЕНЕНИЕ:
Фильтрующие материалы как правило используются для изготовления панельных фильтров и предназначены для улавливания аэрозолей жидких веществ (лака, краски и т.п.). Этот материал также широко применяется в качестве напольных фильтров в камерах окрасочных комплексов автомобильного и мебельного производств, для защиты систем вытяжной вентиляции (вентиляторы, воздуховоды) от аэрозолей и предотвращения их выброса в атмосферу.

ПРИТОЧНЫЙ ПЛЕНУМ

Приточный пленум является неотъемлемой частью чистой комнаты и предназначен для подачи чистого воздуха в зону окраски деталей. Очистка воздуха осуществляется фильтрующим материалом, устанавливаемым в откидной рамке пленума.
Необходимая площадь пленума формируется из отдельных секций размером 2х1м.

Типы секций:

• Отдельная секция. Все боковые стенки закрыты оцинкованным листом.
• Правая / левая секция. Левая / правая боковая сторона открыта для присоединения к другим секциям.
• Каркас с левой / правой стороны подготовлен для монтажа с другими секциями.
• Средняя секция. Левая и правая боковая сторона открыта для присоединения к другим секциям. Каркас с левой и правой стороны подготовлен для монтажа с другими секциями.

Пленум с открытой откидной рамкой
Нижняя откидная рамка изготовлена из окрашенного стального уголка и оцинкованной сетки. Периметр рамки служит фиксатором и зажимом фильтровального материала. В базовой комплектации устанавливается материал класса очистки F5. Натяжение и фиксация рамки осуществляется замком типа «лягушка».

Каркас секции изготовлен из окрашенного стального уголка. Подсоединение воздуховодов приточной вентиляции осуществляется на месте монтажа с любой стороны секции путем вырезания отверстия в оцинкованном листе. Свободное расположение отверстия под воздуховод позволяет облегчить процесс монтажа.
