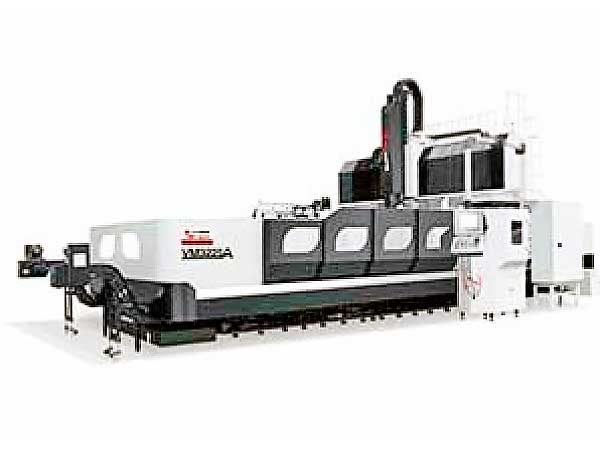

Технические характеристики станка:
-
Масса станка: 45 000 кг.
-
Габаритные размеры станка (длина х ширина х высота): 12 035 мм х 6 840 мм х 4 715 мм.
-
Габаритные размеры рабочего стола (длина х ширина): 4 350 мм х 2 200 мм.
-
Количество инструментов: 32 шт.
-
Контроллер: FANUC 0i MF.
-
Конус шпинделя: BT50.
-
Крутящий момент шпинделя: 560 Н·м (прямой привод) / 662 Н·м (реверсивный привод).
-
Максимальная длина инструмента: 350 мм.
-
Максимальная нагрузка на рабочий стол: 18 000 кг.
-
Максимальная рабочая подача: 1 мм/мин – 8 000 мм/мин.
-
Максимальная скорость шпинделя: 6 000 об/мин.
-
Максимальный вес инструмента: 20 кг.
-
Максимальный диаметр инструмента: Ø110 мм / Ø225 мм.
-
Мощность шпинделя: 22 кВт (рабочая) / 26 кВт (предельная).
-
Напряжение и частота электропитания: 60 кВА, 380 В, 50 Гц.
-
Перемещение по оси Y (суппорт): 3 000 мм.
-
Перемещение по оси Z (шпиндель): 1 000 мм.
-
Перемещение по оси X (рабочий стол): 4 200 мм.
-
Рабочее давление сжатого воздуха: 0,6 – 0,8 МПа.
-
Размеры Т-слотов (ширина х расстояние х количество): 28 мм х 250 мм х 17 шт.
-
Расстояние между колоннами: 2 550 мм.
-
Расстояние от кончика шпинделя до рабочей поверхности стола: 235 – 1 235 мм.
-
Тип системы автоматической смены инструмента: манипулятор.
-
Точность повторяемости: ±0,025 мм.
-
Точность позиционирования на всей длине перемещения: ±0,030 мм.
-
Требования к электропитанию: трехфазная сеть переменного тока, 380 В, 50 Гц.
-
Ускоренное перемещение по оси X: 12 000 мм/мин.
-
Ускоренное перемещение по оси Y: 18 000 мм/мин.
-
Ускоренное перемещение по оси Z: 15 000 мм/мин.
