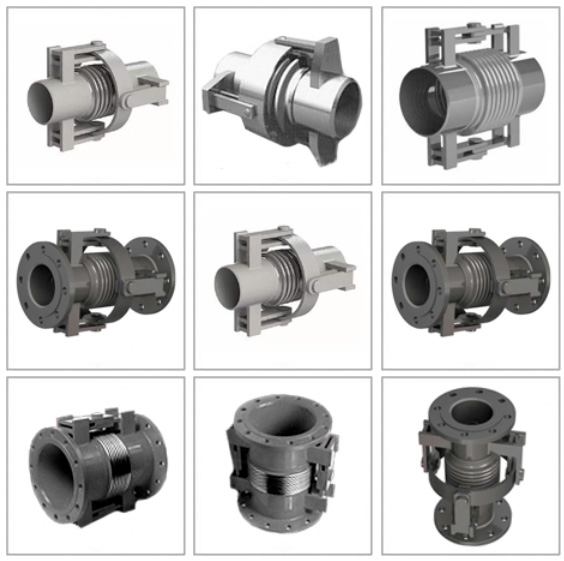

Поворотный компенсатор ПОПН

Поворотный сильфонный компенсатор необходим для того, чтобы компенсировать вращение под определенным углом. Также с его помощью элементы трубопровода компенсируются имеющимся на нем оборудованием, это происходит в одной или двух плоскостях. Поворотные компенсаторы обладают свойством воспринимать расширение трубы с учетом изменения ее направления.

Это устройство имеет небольшие размеры, но большой угол изгиба и за счет этого широко используется в строительстве, химической промышленности и теплоснабжении Екатеринбурга. В прямолинейных трубопроводах с изгибами, расположенными в одной или нескольких плоскостях, часто используются такие компенсаторы. Они также незаменимы, когда необходимо изменить направление трубопровода во время его строительства.

Технические характеристики

Сильфоны: один или два.

Сильфон произведен из нержавеющей стали марки 08Х18Н10Т и 12Х18Н10Т.

Патрубок (фланец) из стали тех же марок.

Кожух, шпильки из того же материала.

Присоединение: фланцевое, резьбовое, для сварочных работ.

Диаметр от 10 до 5000 мм.

Рабочее давление всех поворотных сильфонных компенсаторов составляет 6/10/16/25 PN кг/ см².

Поворот в градусах из расчета на 500 циклов 5/10

Преимущества

1. Герметичность и устойчивость к температурному воздействию.
2. Высокая надежность при эксплуатации.
3. Нет необходимости в дополнительном обслуживании на протяжении всего срока службы.
