Разрушитель бетона НРС-1

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ.

1.1. НРС-1  предназначен для разрушения объектов в стеснённых условиях, т.е. в действующих цехах, вблизи зданий и сооружений, транспортных магистралей, промышленных коммуникаций, населённых пунктов и т.д.

1.2. НРС-1 отличается полной безопасностью для окружающей среды, т.к. процесс разрушения не вызывает шума, не сопровождается сейсмическими колебаниями, выбросами твёрдых или газообразных продуктов. Он не требует применения никаких видов энергии (ни электрической, ни пневматической).

1.3. НРС-1 целесообразно применять там, где невозможно применить ВВ.

Основной областью применения НРС-1 является рыхление фундаментов, разделка негабаритных блоков, разрушение зданий и сооружений. НРС-1 также может быть использован при ликвидации отдельных монолитных бетонных и железобетонных конструкций в процессе наземного и подземного строительства, а также на других производствах, например, на металлургических заводах.

ОБЩАЯ ХАРАКТЕРИСТИКА СМЕСИ И ПРИНЦИП РАЗРУШАЮЩЕГО ДЕЙСТВИЯ.

2.1. Невзрывчатая расширяющая смесь НРС-1  представляет собой порошок чаще всего белого или серого цвета, пылящий, негорючий, взрывобезопасный, обладающий щелочными свойствами (рН=12,5)

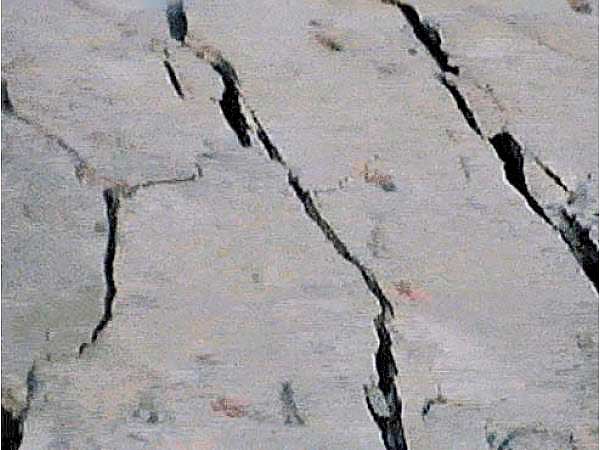

2.2. При смешивании НРС-1 с водой образуется смесь (суспензия), которая, будучи залита в частично или полностью замкнутую полость (например, шпур) в каком-либо объекте, постепенно, в результате реакции гидратации порошка, твердеет и увеличивается при этом в объёме. Количество воды в порошке НРС-1  не должно превышать 30…35%. В противном случае давление расширения резко снижается. Увеличение объема сопровождается развитием давления от 50 до 150 мПа на стенки шпура, величина которого зависит от содержания в порошке СаО. При этом в теле разрушаемого объекта развиваются напряжения, значения которых может превышать его предельную прочность при растяжении, что и приводит к разрушению объекта. Эффект разрушения выражается в образовании в теле объекта трещин с их развитием во времени.

2.3. Обычно образование трещин происходит в зависимости от температуры объекта и его характеристик в пределах от 12 до 20 часов. Чем выше предел прочности, тем больше время образования трещин. Повышение температуры объекта способствует ускорению образования трещин.

2.4. Температура воды для затворения НРС-1 в летний период должна составлять (в зависимости от температуры разрушаемого объекта) от 10 до 20 градусов Цельсия, в зимний период – от 20 до 50 градусов Цельсия.

2.5. Хранить порошок НРС-1 необходимо в сухом помещении на деревянных поддонах при температуре не выше 20 градусов Цельсия. Гарантийный срок хранения – 6 месяцев.

ОСНОВНЫЕ ПАРАМЕТРЫ ТЕХНОЛОГИИ РАЗРУШЕНИЯ ОБЪЕКТА НРС-1.

3.1. Разрушаемый объект должен иметь параллельно оси шпуров хотя бы две открытые поверхности (оптимальный вариант содержит в себе требование свободы всех четырёх сторон объекта в упомянутом направлении).

3.2. Расстояние между шпурами должно составлять 200…250 мм. Основными характеристиками разрушаемого объекта, учитываемые при разработке схемы бурения шпуров, являются: предел прочности при разрыве материала объекта и параметры его армирования. Причем число шпуров будет тем меньше, чем больше будут габариты частей (блоков), образующихся при разрушении объекта, а именно: для ручной разборки кусковатость разрушенного объекта должна быть меньше, чем для разборки с применением механизмов. Уменьшение расстояния между шпурами ускоряет процесс разрушения объекта, но вызывает повышенный расход порошка. Во всех случаях расстояние от шпуров до открытой поверхности должно быть не более расстояния между шпурами.

3.3. Шпуры следует располагать в одну линию параллельно открытой поверхности. Если поверхность объекта такова, что за один приём не достигается его полное разрушение, то необходимо произвести второй цикл разрушения, соблюдая все требования по схеме расположения шпуров.

3.4. Чем больше глубина шпура и его диаметр, тем больше развиваемое давление расширения. Исходя из практики рациональная глубина шпуров должна составлять 90…95% от проектной глубины разрушаемого объекта.

3.5. Шпуры рекомендуется бурить диаметром 32…40 мм (при использовании шпуров диаметром более 40мм возрастает вероятность самопроизвольного выброса материала из шпура).

3.6. Расход невзрывчатого расширяющегося материала на 1м шпура диаметром 32мм составляет 1,5кг, а 40мм – 2,0кг. Удельный расход невзрывчатого материала должен приниматься равным 8,0…16,7 кг/м3 разрушаемого объекта. При разрушении железобетонных конструкций расход должен быть увеличен на 30%.

3.7. Если объект характеризуется повышенным водопоглащением, (Чистый сухой шпур один или несколько, в зависимости от размера объекта, заливается полностью водой, если через 30 мин.  от момента заливки уровень воды в шпуре опустится более чем на 6 см. (в расчете на 1 пог. м. шпура)   то шпуры перед заполнением рабочей смесью необходимо насытить водой. Для этого все шпуры заполняют жидкостью до устья на 30 мин, после чего жидкость из шпуров удаляют сжатым воздухом или другим способом, а сами шпуры заполняют после этого рабочей смесью.

3.8. Шпуры заливаются рабочей смесью до устья. После заливки рабочей смесью необходимо защитить устья шпуров от действия воды (например, при дожде) и экранировать от прямого нагрева солнечными лучами.

3.9. Рекомендуется после появления даже волосяных трещин, полить объект водой. Распыление воды на поверхность разрушаемого объекта в зоне образования трещин (увлажнение зоны) способствует увеличению их ширины.
