Заготовка зажимается в приспособлении, которое крепится к торцу шпинделя левой бабки и поджимается центром задней бабки.
Червячная фреза устанавливается на оправке в суппорте, который соединен со стойкой, перемещающейся по салазкам, перпендикулярно направляющим основания, в радиальной направлении (радиальная подача).
Осевая подача фрезы осуществляется за счет перемещения салазок по плоским горизонтальным направляющим основания.
Полуавтомат ВСН-620 NC22 оснащен панелью оператора, программируемым контролером и приводами SIEMENS.
Полуавтомат ВСН-6A20 CNC25 оснащен системой ЧПУ «SINUMERIK-840Dsl» и имеет развязанные кинематические цепи.
С целью использования режущих кромок по всей длине, фреза периодически перемещается в осевом направлении (шифтинг).
Технические характеристики
- BCH-620 NC22
- BCH-6A20 CNC25
| Параметр | Значение |
| Высота центров над станиной, мм | 300 300 |
| Наибольшая длинна заготовки, мм | 1000, (1750*), (2500*), (3000*) 1000, (1750*), (2500*), (3000*) |
| Диаметр обрабатываемых зубчатых колес, мм | 20…200, (320**) 20…200, (320**) |
| Наибольшая длинна нарезаемых шлицев, мм | 820 820 |
| Модуль, мм | 8, (10**) 8, (10**) |
| Наибольший угол наклона зубьев, град | (+/-) 45 (+/-) 45 |
| Наибольший диаметр червячных фрез, мм | 160 160 |
| Наибольшая длинна червячных фрез, мм | 200 200 |
| Наибольшее перемещение червячной фрезы (шифтинг), мм |
100 100 |
| Диапазон частоты вращения шпинделя червячной фрезы, мин-1 |
1…400 1…400 |
| Пределы рабочих осевых подач, мм/мин | 1,0…700 1,0…700 |
| Пределы рабочих радиальных подач, мм/мин | 1,0…500 1,0…500 |
| Диаметр сквозного отверстия шпинделя изделия, мм | 90 90 |
| Скорость быстрых перемещений салазок, мм/мин | 700 700 |
| Скорость быстрых перемещений стойки, мм/мин | 500 500 |
| Мощность привода главного движения, кВт | 18,5 29 |
| Суммарная мощность, кВт | 28,12 49 |
| Масса, кг | 8000 8000 |
| Габаритные размеры, мм | 3640х2200х2000 3735x2800x2200 |
* - По специальному заказу возможна обработка
** - Возможна обработка

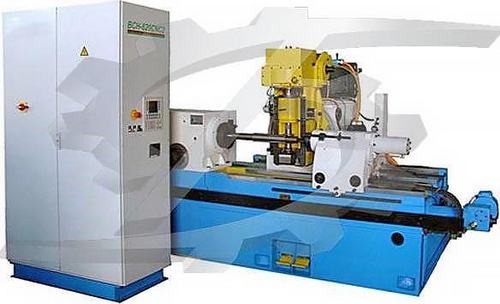

Шлицефрезерный полуавтомат ВСН-620 NC22 (BCH-6A20 CNC25)
Контакты
Технические характеристики
Тип автоматизации: полуавтомат
Состояние товара: новый
Вес: 8000 кг
Производитель: ЦЕНТР
Мощность: 49 кВт
| Купить Шлицефрезерный полуавтомат ВСН-620 NC22 (BCH-6A20 CNC25) цена указана на сайте |
