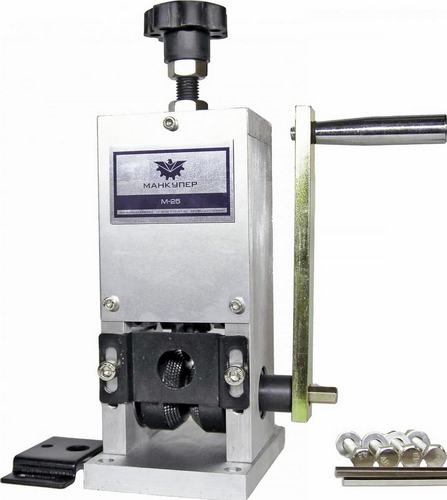

Станок для разделки кабеля M-25 производства компании «Манкупер» представляет собой ручной инструмент с возможностью подключения к электроинструменту, предназначенный для механической разделки кабелей диаметром до 30 мм.
Основные компоненты станка M-25 включают:
-
Корпус;
-
Два фиксированных вала;
-
Сменный режущий элемент;
-
Режущая насадка;
-
Две направляющие пластины.
Конструкция станка является полностью разборной, что облегчает его обслуживание и чистку.
Принцип работы станка M-25 аналогичен принципу работы мясорубки. Оператор вращает рукоятку, что приводит в движение нижний вал, который протягивает кабель. Одновременно с этим режущий элемент на верхнем валу выполняет резку кабеля. Станок оснащён одним каналом для разделки кабеля. Две направляющие пластины с тремя отверстиями обеспечивают точное направление кабеля на вал.
Кабель проходит между двумя валами с режущими кромками, которые имеют небольшой зазор. В результате изоляционная оболочка кабеля лопается, что позволяет легко извлечь внутреннюю скрутку. Глубина прорезания регулируется путём опускания и подъёма верхнего вала с помощью пластикового вентиля, расположенного в верхней части станка.
Для работы с электроинструментом, таким как перфоратор, дрель или шуруповёрт, станок оснащён специальной насадкой.
