Особенности конструкции
В сравнении с предыдущими моделями координатно-шлифовальных станков, в данной конструкции повышена точность позиционирования рабочих органов при выполнении контурной обработки деталей, а также увеличена скорость перемещения стола и салазок. Конструкция шлифовальной бабки позволяет достигать скорости перемещения планетарного шпинделя до 12000 мм/мин. Кроме того, она обеспечивает возможность следящего управления координатными перемещениями каретки шлифовального шпинделя и вращением планетарного шпинделя от устройства числового программного управления (УЧПУ).
В следящем режиме от УЧПУ регулируются следующие координаты:
-
Х – перемещение стола;
-
Y – перемещение салазок стола;
-
Z – перемещение планетарного шпинделя;
-
W – перемещение шпиндельной бабки;
-
U – перемещение каретки шлифовального шпинделя;
-
S – вращение планетарного шпинделя;
-
A – вращение планшайбы накладного кантуемого поворотного делительного стола;
-
B – наклон планшайбы универсального накладного поворотного делительного стола.

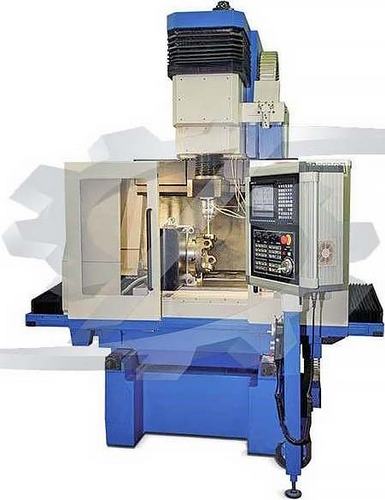

Технические характеристики Аэрошлиф 400
/ Параметр / Значение / / ------------------------------------------ / ------------------------------- / / Размеры рабочей поверхности стола, мм: / / / Ширина / 400 / / Длина / 800 / / Число Т-образных пазов стола, шт. / 5 / / Расстояние между пазами, мм / 80 / / Ширина пазов по ГОСТ 1574 / 14H12 / / Наибольшее расстояние от торца каретки шлифовального шпинделя до рабочей поверхности стола, мм / 810 / / Наибольшая масса устанавливаемой заготовки, кг / 400 / / Наибольший диаметр шлифовального круга, мм / 100 / / Наибольший крутящий момент планетарного вращения шпинделя, Нм / 15 / / Пределы частот вращения скоростных шлифовальных шпинделей, об/мин / 6000...96000 / / Масса станка с приставным оборудованием, кг / 5500 / / Габаритные размеры станка, мм: / / / Длина / 4000 / / Ширина / 2400 / / Высота / 3200 / / Пределы рабочих подач по координатам: / / / X, Y, W, мм/мин / 1...6000 / / Z, мм/мин / 1...10000 / / U, мм/мин / 1...1600 / / C, град/мин / 0,25...1440 / / Дискретность задания перемещений по координатам: / / / Z, X, Y, W, U, мм / 0,001 / / C, град. / 0,001 / / Предельные размеры обрабатываемых поверхностей, мм: / / / Наименьший шлифуемый диаметр отверстия / 3 / / Наибольший шлифуемый планетарным шпинделем диаметр отверстия / 200 / / Наибольшая глубина шлифуемого отверстия (при диаметре шлифовального круга 50 мм) / 150 /
Точностные параметры станка модели «Аэрошлиф ® 400»:
-
Разрешающая способность по координатам X, Y, Z: 0,001 мм;
-
Основное отклонение позиционирования по осям X, Y, Z: Ра = 0,0025 / 0,0025 / 0,004 мм.
В дополнительную комплектацию станка, по согласованию с заказчиком, могут входить:
-
Универсальный накладной поворотный делительный стол с цифровой индикацией;
-
Кантуемый накладной поворотный делительный стол с управлением от УЧПУ станка;
-
Универсальный накладной поворотный делительный стол с управлением от УЧПУ;
-
Станция очистки и подачи смазочно-охлаждающей жидкости (СОЖ) в зону резания;
-
Комплект электрошпинделей;
-
Инструментальная тумбочка с набором вспомогательного инструмента;
-
Система пылеудаления из зоны резания.
