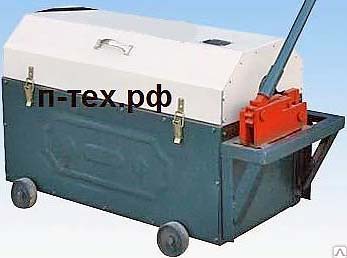

Техническое описание станка для правки и вытяжки арматуры
Назначение
Станок предназначен для правки и вытяжки бухт арматуры и прутков диаметром от 3 до 12 мм с последующей обрезкой.
Конструкция
Основные компоненты станка включают электродвигатель, переключатель, корпус вращателя с установленными роликами и ручной механизм обрезки.
Принцип работы
Исходный пруток помещается в корпус вращателя, который приводится в движение посредством ременной передачи от электродвигателя. Вращение роликов обеспечивает протяжку и правку стали. Обрезка прутка до необходимой длины осуществляется вручную с помощью рычага отрезного механизма.
Технические характеристики
-
Диаметр обрабатываемой стали: 3–12 мм
-
Скорость правки: 18–40 м/мин
-
Мощность электродвигателя: 3 кВт
-
Напряжение питания: 380 В
-
Масса станка: 88 кг
-
Габаритные размеры: 900 х 580 х 970 мм
Заключение
Станок отличается простотой конструкции и удобством в эксплуатации. Компактные габариты делают его пригодным для использования в условиях строительных площадок.
