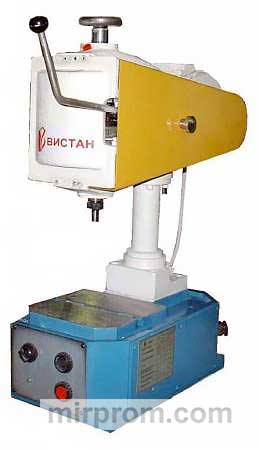

Настольный сверлильный станок VSN-12 – резьбовой станок, предназначенный для нарезания правой метрической резьбы ручными метчиками в условиях индивидуального использования.
Технические характеристики:
-
Уникальная резьбовая головка оснащена одноременным приводом и рукояткой управления.
-
Шпиндель перемещается по направляющим.
-
Глухая резьба нарезается с помощью регулируемых упоров, ограничивающих ход шпинделя длиной нарезаемой резьбы.
-
Настройка режущего инструмента (метчика) производится вручную.
-
Встроенный механизм автоматического реверса направления вращения шпинделя.
-
Электрооборудование оснащено устройством защитного отключения (УЗО) и предохранителями.
Настольный сверлильный станок VSN-12 применяется в серийном производстве и небольших производственных цехах.
Принцип работы резьбового станка VSN-12
Вращение от электродвигателя передается на верхний шкив шпинделя через верхнюю ветвь клинового ремня. Нижний шкив шпинделя приводится в движение через нижнюю ветвь ремня. Шкивы вращаются в противоположных направлениях и являются частью верхней и нижней конических муфт. Муфты жестко закреплены на шпинделе и установлены на втулке, которая перемещается в осевом направлении с помощью рукоятки. При перемещении рукоятки вниз включается нижняя коническая муфта, обеспечивая рабочий ход шпинделя. Холостой ход осуществляется с помощью пружины. Натяжение ремня регулируется роликом.
Регулировка резьбового станка VSN-12
-
Регулирование осевого хода шпинделя производится с помощью винтов.
-
Регулировка натяжения ремня осуществляется путем ослабления болта крепления вилки и установки ремня на необходимую ступень. Натяжение регулируется с помощью проволоки диаметром 0,5-0,6 мм с приложенным усилием 7 Н (для нового ремня) или 5 Н (для изношенного ремня).
Основные технические параметры:
Масса: 93 кг Производитель: Вистан Напряжение питания: 3x380 В Габаритные размеры: 730x362x718 мм Мощность двигателя: 0,55 кВт Ход пиноли шпинделя: 30 мм Расстояние от оси шпинделя до колонны: 155 мм Максимальный диаметр нарезаемой резьбы (сталь): М3-М8 Диапазон скоростей шпинделя: 856 об/мин Размеры рабочей поверхности стола: 200x200 мм
