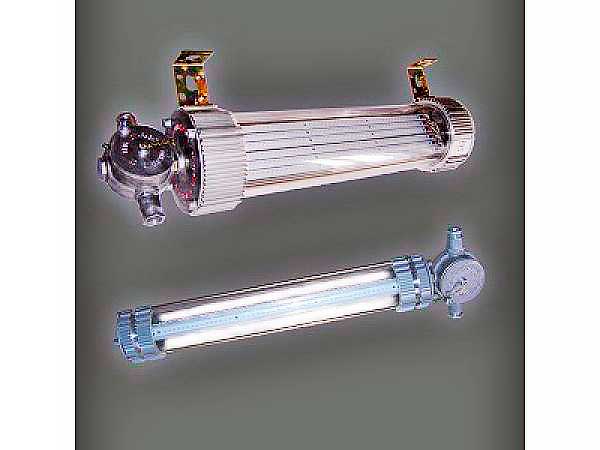

Светильник взрывозащищённый Квант 4С
Промышленные взрывозащищённые светильники типа Квант 4 предназначены для использования в подземных горных выработках и околоствольных дворах угольных шахт, а также для внутреннего и наружного освещения на объектах и территориях различного назначения в газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной, пищевой и других отраслях промышленности, включая строительную индустрию и транспорт.
Конструкция
Светильники имеют взрывонепроницаемую оболочку, состоящую из двух профилей, изготовленных из алюминиевого сплава, которые выполняют функцию радиатора и герметично закрыты крышками с торцов. Антистатическое фрикционно-искробезопасное покрытие, выполненное на основе полимерного порошка, защищает устройство от воздействия атмосферных условий и агрессивных рабочих сред.
В отделении источника света могут быть установлены люминесцентные трубчатые лампы (от одной до трёх) с пускорегулирующим аппаратом или светодиодные модули (от одного до шести). В отделении вводов расположены две клеммные колодки с двумя контактными зажимами каждая для подключения питающих проводов и два кабельных ввода, рассчитанных на кабели диаметром от 9 до 16 мм. Также предусмотрена возможность установки вводов для бронированных кабелей диаметром от 16 до 25 мм.
Тип монтажа светильника включает в себя крепление на цепи, скобе, кронштейне или шпильке.
Технические характеристики
-
Маркировка взрывозащиты: РВExdIХ/1ExdIICT5Х.УХЛ1.
-
Уровень пылевлагозащиты: IP66.
-
Напряжение питания: 127 В или 220 В.
-
Мощность линейной светодиодной линейки: 9 Вт или 18 Вт.
-
Диаметр подводимого кабеля: от 9 до 16 мм и от 16 до 25 мм.
-
Количество и сечение подсоединяемых жил: 3х(4–6) мм².
-
Класс защиты от поражения электрическим током в соответствии с ГОСТ 12.2.007.0: I.
-
Коэффициент мощности cos φ: > 0,95.
-
Диапазон рабочих температур окружающей среды:
-
для климатического исполнения У1 и У5: от -40°С до +40°С;
-
для климатического исполнения УХЛ1: от -60°С до +50°С.
-
Варианты исполнения
-
Квант.4С-1/9-Д(Н).AC127.L120-РВExdIХ/1ExdIICT5Х.УХЛ1.5.ТУ.
-
Квант 4С-2/18-Д(Н).AC.127 L180-РВExdIХ/1ExdIICT5Х.УХЛ1.5.ТУ.
-
Квант 4С-3/27-Д(Н).AC127.L270-РВExdIХ/1ExdIICT5Х.УХЛ1.5.ТУ.
-
Квант 4С-4/36-Д(Н).AC127.L360-РВExdIХ/1ExdIICT5Х.УХЛ1.5.ТУ.
-
Квант.4С-1/18-Д(Н).AC220.L120-РВExdIХ/1ExdIICT5Х.УХЛ1.5.ТУ.
-
Квант.4С-2/36-Д(Н).AC220.L120-РВExdIХ/1ExdIICT5Х.УХЛ1.5.ТУ.
-
Квант 4С-4/72-Д(Н).AC220.L120-РВExdIХ/1ExdIICT5Х.УХЛ1.5.ТУ.
-
Квант.4С-3/27-Д(Н).AC220.L270-РВExdIХ/1ExdIICT5Х.УХЛ1.5.ТУ.
-
Квант.4С-4/36-Д(Н).AC220.L360-РВExdIХ/1ExdIICT5Х.УХЛ1.5.ТУ.
-
Квант.4С-6/54-Д(Н).AC220.L270-РВExdIХ/1ExdIICT5Х.УХЛ1.5.ТУ.
-
Квант.4С-12/108-Д(Н).AC220.L360-РВExdIХ/1ExdIICT5Х.УХЛ1.5.ТУ.
