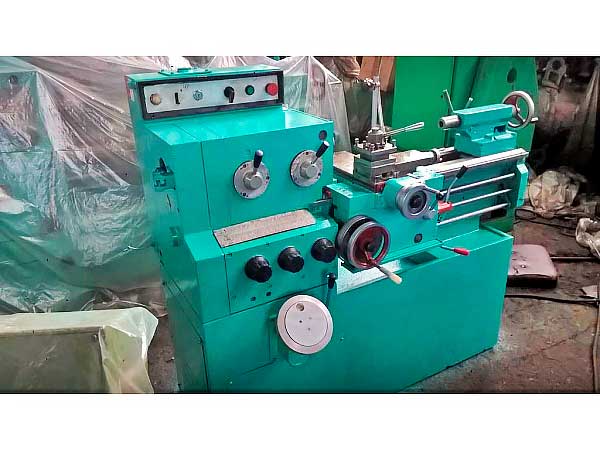

токарно-винторезный станок ИЖ 250 ИТВ

Токарно-винторезный станок модели ИЖ 250

Технические характеристики:

1. Наибольший диаметр устанавливаемой заготовки:

   • Над станиной: 300 мм

   • Над суппортом: 168 мм

2. Наибольший диаметр обрабатываемой заготовки:

   • Над станиной: 240 мм

   • Над суппортом: 168 мм

3. Наибольшая длина обрабатываемого изделия: не менее 500 мм

4. Конец шпинделя: фланцевый 4К

5. Размер внутреннего конуса шпинделя: Морзе 4

6. Центр в пиноли задней бабки: 7032-0024 Морзе 3

7. Наибольшее перемещение пиноли: 85 мм

8. Поперечное смещение пиноли (вперед-назад): 10 мм

9. Пределы частоты вращения шпинделя: 50–2500 об/мин

10. Пределы подач:

    • Продольных: 0,01–1,5 мм/об

    • Поперечных: 0,005–0,75 мм/об

11. Пределы шагов нарезаемых резьб:

    • Метрических: 0,2–24 мм

    • Модульных: 0,2–6 модулей

    • Дюймовых: 24–1 ниток на 1 дюйм

12. Наибольшее перемещение суппорта: 165 мм

13. Мощность двигателя главного движения: 3 кВт

14. Количество двигателей в станке: 3 шт.

15. Габариты станка: 1790 х 810 х 1400 мм

16. Вес станка: 1180 кг
