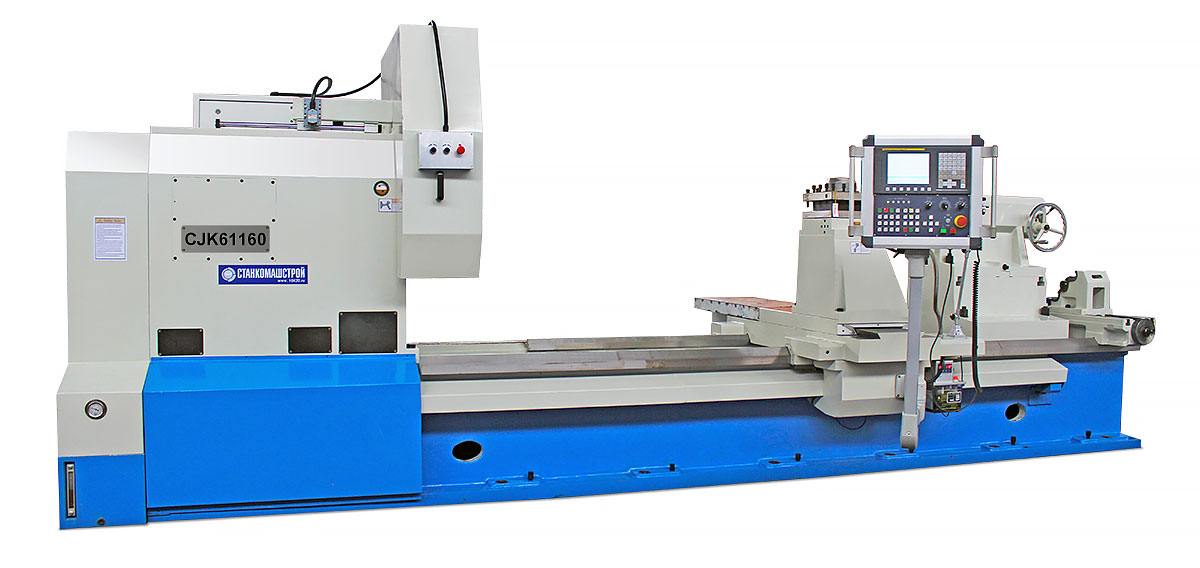

Технические характеристики станка
/ Параметр / Единица измерения / Значение для CJK61140 / Значение для CJK61160 / / -------------------------------------------- / ------------------- / ---------------------- / ---------------------- / / Максимальный диаметр обработки над станиной / мм / Ø1400 / Ø1600 / / Максимальный диаметр обработки над суппортом / мм / Ø1040 / Ø1240 / / Диаметр планшайбы / мм / 1400 / 1400 / / Ширина станины / мм / 970 / 970 / / Расстояние между центрами (РМЦ) / мм / 3000/5000 / 3000/5000 / / Длина обработки / мм / 2800/4800 / 2800/4800 / / Максимальная масса заготовки между центрами / кг / 10000 / 10000 / / Передний конец шпинделя / ISO A2-15 / ISO A2-15 / ISO A2-15 / / Конус шпинделя / Metric No. 140 мм / Metric No. 140 мм / Metric No. 140 мм / / Сквозное отверстие шпинделя / мм / 130 / 130 / / Скорость шпинделя / об/мин / 2.5 – 250, 4 ступени / 2.5 – 250, 4 ступени / / Тип резцедержателя / / Вертикальный, 4 позиции / Вертикальный, 4 позиции / / Сечение резца / мм / 32х32 / 32х32 / / Перемещение по осям X/Z / мм / 850/2800 / 850/2800 / / Серводвигатель по осям X/Z / Нм / 41/41 / 41/41 / / Скорость подачи по осям X/Z / мм/мин / 0.01 – 2000 / 0.01 – 2000 / 0.01 – 2000 / 0.01 – 2000 / / Ускоренные перемещения по осям X/Z / мм/мин / 4000/6000 / 4000/6000 / / Шариковый ходовой винт оси X / мм / 50х10 / 50х10 / / Шариковый ходовой винт оси Z (Германия) / мм / 80х10 / 80х10 / / Диаметр пиноли задней бабки / мм / Ø200 / Ø200 / / Конус пиноли задней бабки / Morse №6 / Morse №6 / Morse №6 / / Перемещение пиноли задней бабки / мм / 300 / 300 / / Мощность главного двигателя с преобразователем / кВт / 30 / 30 / / Питание / В/Гц / 380В / 3 фазы / 50Гц / 380В / 3 фазы / 50Гц / / Система ЧПУ / / FANUC 0i / FANUC 0i /
