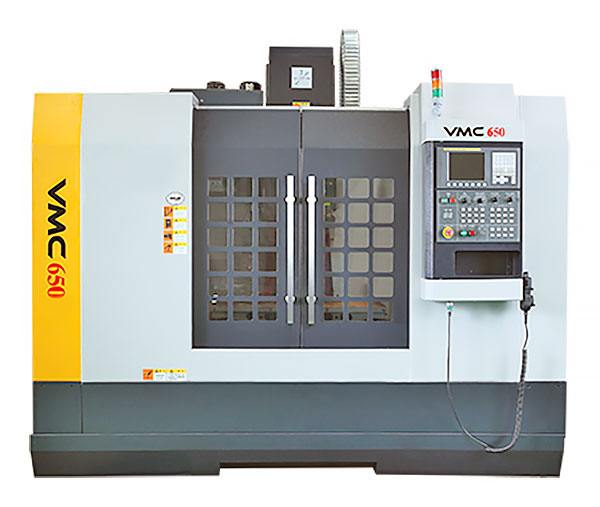

Вертикальные фрезерные обрабатывающие центры VMC650L / VMC850L

Технические характеристики VMC650L и VMC850L

/ Параметр / Единица измерения / VMC650L / VMC850L / / ----------------------------------- / ------------------ / -------------- / -------------- / / Размеры стола / мм / 500х800 / 500х1000 / / Максимальная нагрузка на стол / кг / 350 / 450 / / Конус шпинделя / № / ISO 40 / ISO 40 / / Мощность двигателя шпинделя / кВт / 5.5/7.5 / 7.5/11 / / Скорость вращения шпинделя / об/мин / 8000 / 8000 / / Перемещение по осям X/Y/Z / мм / 600/500/500 / 800/500/500 / / Расстояние от шпинделя до стола / мм / 110-610 / 110-610 / / Расстояние от шпинделя до стойки / мм / 560 / 560 / / Скорость перемещения по осям X/Y/Z / м/мин / 24/24/15 / 24/24/15 / / Количество инструментов в магазине / шт / 16/20/24 / 16/20/24 / / Максимальная масса инструмента / кг / 8 / 8 / / Точность позиционирования / мм / ±0.008 / ±0.008 / / Повторяемость / мм / ±0.003 / ±0.003 / / Расход воздуха / л/мин / 250 / 250 / / Давление воздуха / МПа / 0.6 / 0.6 / / Система ЧПУ / - / FANUC 0i Mate-MC / FANUC 0i Mate-MC / / Габариты (ДхШхВ) / мм / 2400х2300х2300 / 2700х2450х2600 / / Масса / кг / 5500 / 6000 /

Стандартная комплектация

1. Система ЧПУ FANUC 0i Mate-MC.

2. Порт для считывания CF-карт памяти.

3. Порт RS-232.

4. VGA-графический дисплей.

5. Встроенные циклы программирования.

6. Закаленные шлифованные направляющие осей X, Y, Z.

7. Чугунные литые базовые конструкции.

8. Сверхжесткое массивное основание.

9. Высокомоментный двигатель шпинделя FANUC.

10. Встроенный датчик резьбонарезания.

11. Возможность нарезания резьбы без компенсационного патрона.

12. Система обдува конуса шпинделя при каждой смене инструмента.

13. Кабинетная защита зоны резания.

14. Система охлаждения зоны резания.

15. Электрошкаф с теплообменником.

16. Освещение зоны резания.

17. Лампа-указатель работы станка.

18. Система смазки.

19. Подставки с болтами для установки и выравнивания станка.

20. Инструмент для обслуживания станка.

21. Документация.

Дополнительные опции

1. Устройство автоматической смены инструмента (УАСИ) рука-манипулятор на 24 позиции.

2. Шнековый конвейер для отвода стружки.

3. Барабан для смены инструмента без манипулятора на 16 позиций.

4. Настольный кабельный прибор контроля вылета Renishaw TS-27R.

5. Инфракрасный измерительный щуп Renishaw ОМР-40-2.

6. 4-я ось: патрон Ф200 мм с ЧПУ.

7. Кондиционер для электрического ящика.

8. Подача смазочно-охлаждающей жидкости (СОЖ) через шпиндель.

9. Система фильтрации и охлаждения СОЖ.

10. Нагревательный теплообменник.

11. Система масляного охлаждения шпинделя.

12. Комплект оснащения для закрепления режущих инструментов (оправки-хвостовики, тяговые стержни) — 15 комплектов.

13. Набор цанг ВТ50 — 23 шт. (диаметры 4–26 мм).
