| Описание | Ед. изм. | VMC1155 | VMC1270 | VMC1370 | VMC1580 | VMC1690 | VMC1890 |
| Размеры стола | мм | 580х1200 | 700х1360 | 710х1400 | 800х1700 | 900х1800 | 900х2000 |
| Мах нагрузка на стол | кг | 800 | 800 | 1000 | 1500 | 1600 | 1600 |
| Конус шпинделя | № | ISO 40 | ISO 50 | ISO 50 | ISO 50 | ISO 50 | ISO 50 |
| Мощность двигателя шпинделя | кВт | 7.5/11 | 11/15 | 11/15 | 15/18.5 | 15/18.5 | 18.5/22 |
| Скорость вращ шпинделя | об/мин | 8000 | 6000 | 6000 | 6000 | 6000 | 6000 |
| Перемещение по осям X/Y/Z | мм | 1100/550/600 | 1200/700/600 | 1300/700/650 | 1500/800/700 | 1600/900/680 | 1800/900/680 |
| Расстояние от шпинделя до стола | мм | 150-750 | 150-750 | 150-800 | 170-870 | 160-840 | 160-840 |
| Расстояние от шпинделя до стойки | мм | 610 | 785 | 785 | 800 | 950 | 950 |
| Скорость перемещения по осям X/Y/Z | м/мин. | 20/20/15 | 20/20/15 | 16/16/12 | 16/16/12 | 16/16/12 | 16/16/12 |
| Количество инструментов в магазине | шт | 16/20/24 | 16/20/24 | 16/20/24 | 16/20/24 | 20/24/32 | 20/24/32 |
| Мах вес инструмента | кг | 8 | 15 | 15 | 15 | 15 | 15 |
| Точность позиционирования | мм | ±0.008 | ±0.010 | ±0.010 | ±0.010 | ±0.010 | ±0.010 |
| Повторяемость | мм | ±0.003 | ±0.005 | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
| Расход воздуха | л/мин | 250 | 250 | 250 | 250 | 250 | 250 |
| Давление воздуха | МПа | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| Система ЧПУ | FANUC | FANUC | FANUC | FANUC | FANUC | FANUC | |
| Габариты (ДхШхВ) | мм | 3300х2700х2900 | 3600х3800х3100 | 3800х3800х3100 | 4300х3750х3100 | 4500х3800х3300 | 4900х3800х3300 |
| Вес | кг | 6500 | 9000 | 10500 | 12500 | 14000 | 14500 |
Стандартная комплектация:
- Система ЧПУFANUC 0i Mate-MC
- Порт для считывания СF карт памяти
- Порт RS-232
- VGA - графический дисплей
- Встроенные циклы программирования
- Закаленные шлифованные направляющие X, Y, Z
- Чугунные литые базовые конструкции станка
- Сверхжесткое массивное основание
- Высокомоментный двигатель шпинделя Fanuc
- Встроенный датчик резьбонарезания
- Нарезание резьбы без компенсационного патрона
- Система обдува конуса шпинделя при каждой смене инструмента
- Кабинетная защита зоны резания
- Система охлаждения зоны резания
- Электрошкаф с теплообменником
- Освещение зоны резания
- Лампа-указатель работы станка
- Система смазки
- Подставки с болтами для установки и выравнивания станка
- Инструмент для обслуживания станка
- Документация
Дополнительные опции:
- Устройство автоматической смены инструмента (УАСИ) рука-манипулятор – 24 позиции
- Шнековый конвейер для отвода стружки
- Барабан для смены инструмента без манипулятора – 16 позиций
- Renishaw TS-27R настольный кабельный прибор контроля вылета
- Renishaw ОМР-40-2 инфракрасный измерительный щуп
- 4-я ось: Патрон Ф200 мм с ЧПУ
- Кондиционер для электрического ящика
- Подача СОЖ через шпиндель
- Система фильтрации и охлаждения (для СОЖ)
- Нагревательный теплообменник
- Система масленого охлаждения шпинделя
- Комплект оснащения для закрепления режущих инструментов (оправки-хвостовики, тяговые стержни) в количестве 15 комплектов. Набор цанг ВТ50 – 23 шт. (4 – 26мм)

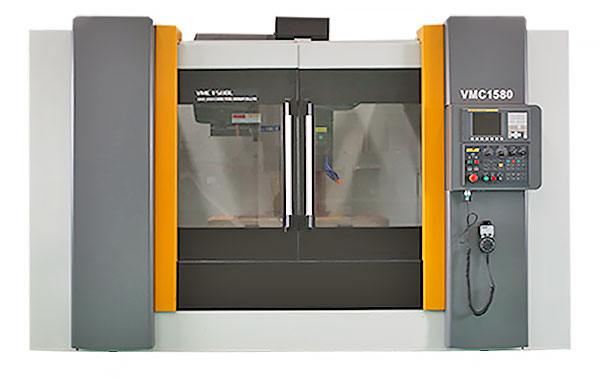

Вертикальные обрабатывающие центры VMC1155 / VMC1270 / VMC1370 / VMC1580 / VMC1690 / VMC1890
Контакты
Технические характеристики
В этих станках используются прямоугольные закаленные направляющие скольжения по осям X, Y и Z. Шпиндель обладает высокой твердостью и минимальной вибрацией благодаря модулям адаптивного преобразователя управления. В станках используется система управления с ЧПУ FANUC и 32-разрядный быстродействующий микропроцессор, обеспечивающий высокую производительность и надежность. Машины просты в эксплуатации. Благодаря стандартным функциям, таким как нарезание сплошной резьбы и круговое сверление, станки подходят для резки и сверления крупногабаритных изделий. В станках используется двухчастотный лазерный интерферометр RENISHAW для проверки точности позиционирования и надежности станка. Это обеспечивает точное выравнивание шага и регулировку зазора.
