Особенности
Назначение

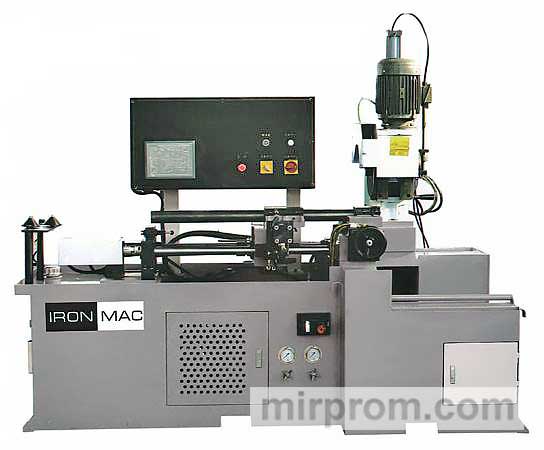

Автоматический дисковый режущий станок предназначен для точной резки тонкостенных и толстостенных труб и профилей различных сечений на заданные размеры с использованием цельнометаллических дисковых пил из быстрорежущей стали (HSS). Станок функционирует в следующем порядке: автоматическая подача заготовки, зажим в гидравлических тисках, резка. Основные функциональные возможности включают установку длины подачи заготовки, счетчик резов с функцией автоматического отключения по завершении задания, настройку величины опускания пилы, скорости и других параметров. Программирование параметров резки осуществляется через сенсорный экран, обеспечивающий интуитивно понятный интерфейс. Все настройки отображаются на мониторе. Регулирование подачи заготовки осуществляется с помощью серводвигателя. Колонная конструкция станка обеспечивает повышенную жесткость по сравнению с маятниковыми моделями, что способствует сохранению точности на протяжении всего срока службы оборудования. Система охлаждения зоны резания предотвращает образование заусенцев и обеспечивает высокое качество реза. Дополнительно возможно оснащение защитным барьером от распыления хладагента и аспирационным устройством для удаления стружки.
Применение
Автоматические дисковые режущие станки находят широкое применение на крупных производственных предприятиях, где требуется резка большого объема серийных заготовок. Основное преимущество данных станков заключается в минимизации участия оператора, который выполняет лишь установку необходимых параметров. Станки способны автоматизировать цикл резки по программе, включая подачу заготовки в зону реза на заданную длину, и могут работать в трехсменном режиме. Они также могут использоваться для резки длинных заготовок на заданные участки без постоянного присутствия оператора.
Производимая продукция
Конструктивные особенности
Стандартное оснащение
Опционально
По требованию заказчика оборудование может быть оснащено дополнительными инструментами, оснасткой и расходными материалами, включая охлаждающую жидкость и гидравлические масла. Перечень рекомендуемого дополнительного оборудования и его стоимость представлены в приложении.
Параметры резки
Профиль резания MC-350 ЧПУ
-
Угол реза: 90° / 45°
-
Поворот режущей головки: ручной с фиксатором
-
Размеры обрабатываемых заготовок, мм: 100 х 100, 80 х 100, 75 х 75
-
Мощность помпы СОЖ, кВт: 0,25
-
Мощность главного привода, кВт: 4
-
Мощность сервопривода подачи, кВт: 1
-
Частота вращения, об/мин: 80 / 40
-
Распил под углом,°: 45
-
Величина подачи за 1 ход, мм: 5 - 900 (за 1 ход), 5 - 1800 (за 2 хода), 5 - 2700 (за 3 хода)
-
Диаметр диска, мм: 250 - 400
-
Вес, кг: 1000
