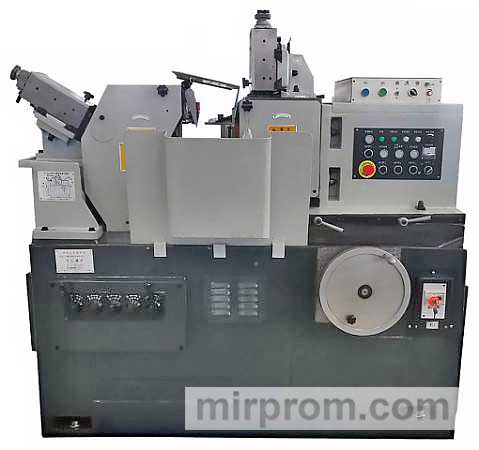

Бесцентрово-шлифовальные станки UNIVEQ UCG-4015

Отличительные особенности

Назначение:

Бесцентровое шлифованиеxдля проходных процессов цилиндрических заготовок малых диаметров, заготовок без центрирующих отверстий, тонкостенных труб с высокой производительностью и точностью.

Бесцентровое шлифование:

• детали цилиндрической формы,
• конической формы,
• сферические и фасонные поверхности,
• ступенчатые ролики,
• заготовки для торцового режущего инструмента,
• детали с разъединенными поверхностями.

Бесцентровое шлифование может удалить любой заданный допуск за одну операцию.

* При обработке ось вращения детали фактически выше обоих абразивных кругов, поэтому эта технология называется безцентровой.

Заготовка помещается между двумя вращающимися абразивными кругами, а ее нижняя часть опирается на специальный опорный нож.

Один круг - направляющая вращается вокруг своей оси достаточно медленно (скорость - около 10-20 м/мин).
Другой круг - круг обработки - очень быстро (около 30-40 м/мин).

Область применения:

Бесцентровые шлифовальные станки эффективно применяются при обработке цилиндрических деталей малого и среднего диаметров без ограничения по длине, или тонкостенных цилиндрических деталей, а также деталей, имеющих сложные внешние профили (поршень, кулак, иглы и т.д.).

Станки также подходят для обработки конических деталей с конусом менее 1:20. В условиях массового производства эти станки отличаются высокой производительностью и точностью обработки.

Оснастка

Схемы обработки:

Шлифование горизонтальной поверхностиШлифование вертикальной поверхности

Конструктивные особенности:

• Станина
• Шпиндель шлифовального круга
• Шпиндель ведущего колеса

Рассчитан на максимальную жесткость и виброустойчивость. Станина изготовлена из высококачественного чугуна FC-30 марки, перед механической обработкой подвергается термообработке и выдержке для снятия внутренних напряжений.

Устанавливается на гидродинамические подшипники с подачей масла высокого давления. Подавая масло под давлением, на поверхности подшипника образуется масляная пленка, которая предотвращает износ подшипника и вала, а также способствует высокой точности обработки при минимальном биении шпинделя.

Монтируется на подшипниках скольжения. Регулировка скорости вращения колеса производится непрерывно. Опционально станок может комплектоваться врезной шлифовальной оснасткой.

Комплект поставки:

1. Шлифовальный круг + фланец (смонтированный на станке)
2. Ведущий круг + фланец (смонтированный на станке)
3. Съемник круга
4. Крюк для подъема/опускания щелей. Круг
5. Сквозной шлифовальный суппорт + опорный нож
6. Инструмент для правки алмазного круга
7. желоба для загрузки и выгрузки заготовок, 2 шт.
8. Стандартная система охлаждения с насосом
9. Защита от распыления охлаждающей жидкости
10. Гидравлическая станция
11. Освещение рабочей зоны
12. Комплект инструментов для настройки станка
13. Комплект ЗИП
14. Руководство по эксплуатации станка
15. li>Сертификат проверки
16. Упаковочный лист

Преимущества бесцентрового шлифования:

• Возможность шлифования деталей очень малого диаметра и большой длины, а также детали без центровых отверстий,
• для измельчения деталей с большими подачами, благодаря высокой жесткости станков и наличию опоры по всей длине, подверженной давлению шлифовального круга,
• Простота обслуживания машин, не требующая высокой квалификации рабочих,
• >Простота встраивания в автоматические линии. Погрешности, возникающие в результате неточности подачи колеса или от его износа, в два раза меньше, чем на центральных машинах, так как они относятся не к радиусу, а к диаметру детали.

Во время бесцентрового шлифования на станке UNIVEQ заготовка не зажимается механически, поэтому ей не нужны углубления, направляющие или шпиндельные головки на концах.

Вместо этого заготовка поддерживается в шлифовальном станке по своему внешнему диаметру опорным ножом и ведущим кругом. Заготовка вращается между высокоскоростным шлифовальным кругом и более медленным (ведущим) кругом управления скоростью с меньшим диаметром.
