Манжеты используются для фиксации цилиндрических инструментов или деталей (например, фрез с цилиндрическим хвостовиком) на различных станках, таких как фрезерные, сверлильные, токарные и другие. Они устанавливаются в специальный цанговый патрон, который может быть частью станка или независимой съемной деталью.
Цанга представляет собой резную втулку. Принцип её работы заключается в следующем: инструмент или его цилиндрическая часть сжимаются в цанговом патроне радиально. Сжатие происходит за счет действия специальной гайки на цангу, что вызывает перемещение цанги в отверстии патрона. Фиксация инструмента осуществляется за счет зажимной цанги, которая освобождается после отвинчивания гайки.
Зажимные манжеты классифицируются в соответствии со стандартом ER. Существуют цанги размеров ER16, ER25, ER32, ER40 и ER50. Они подразделяются на стандартные и высокоточные, различающиеся размерами и допусками биения. Кроме того, существуют цанги для квадратных и шестигранных инструментов. Например, для фиксации метчиков используются квадратные щелевые манжеты, предназначенные для нарезания внутренней резьбы. Также применяются манжеты с осевой компенсацией, позволяющие избежать использования дорогостоящих резьбовых патронов.
Основные компоненты и части оборудования:
-
Фланец.
-
Зажимная гайка.
-
Установленная цанга.
-
Крепежное отверстие.
-
Ключ радиуса.
-
Цанга.

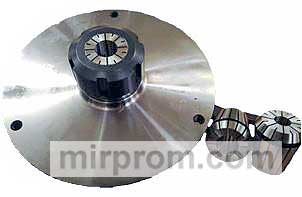

Примеры картриджей: Цанговый патрон с установленной цангой
Производитель: Proma
Масса: 15 кг
Количество отверстий для крепления: 3 шт
Размер цанг: ER50
Количество цанг: 31 шт
Диаметр цанг: 6-36 мм
Гарантия: согласно заводу-изготовителю
Код товара: СТ80539
Качество: новое.
