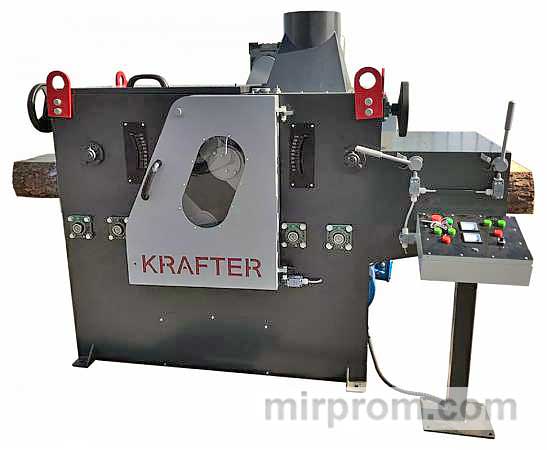

Двухвальный многопильный станок KRAFTER M/DOUBLE (Light)

ДВУХВАЛЬНОЕ ПИЛЕНИЕ

Система двухвального пиления позволяет:

• пилить лафет толщиной до 200 мм,
• использовать более тонкие пилы маленького диаметра.

В виду использования пил маленького диаметра нагрузка на двигатели и сама толщина пропила значительно меньше, чем при одновальном пилении.

ЖЕСТКИЕ ПИЛЬНЫЕ ВАЛЫ

Высокая точность изготовления и жесткость пильных валов (все валы имеют по 3 подшипниковых опоры) позволяют получать пиломатериалы с высокой чистотой поверхности и точными геометрическими параметрами.

МАССИВНЫЕ КОНТРОПОРЫ

Надежные массивные контропоры исключают биение валов, что позволяет стабильно получать высокое качество получаемого пиломатериала.

Крепление болтов с помощью мощных гаек с широкой плоскостью прижима, затягиваемых ключом, исключает люфт контропор и биение вала.

Контропоры и пильные узлы закрыты открывающимся шумопоглощающим кожухом, при открытии которого открывается удобный доступ к пильным валам для смены постава пил.

УСТАНОВКА ДВИГАТЕЛЕЙ ПИЛЬНЫХ ВАЛОВ РАЗЛИЧНОЙ МОЩНОСТИ

Станок имеет большой диапазон устанавливаемых двигателей от 22 до 45 кВт. Привод осуществляется за счет мощной ременной передачи. При изготовлении станка используются исключительно шведские ременные шкивы SKF, а также двигатели WEG и SMD.

ИНДИКАТОРНАЯ ЛИНЕЙКА

Используется для удобства регулировки высоты прижимных вальцов, что сокращает время на наладку станка.

МЕХАНИЗМ ПОДАЧИ

Механизм подачи приводится в действие с помощью мотор-редуктора, через систему отклоняющихся и передающих звездочек, соединенных единой очень мощной цепью. Это позволяет синхронизировать скорость вращения подающих вальцов и обеспечить равномерность подачи бревна. В системе подачи используются надежные итальянские редуктора INNOVARI.

МЕХАНИЗМ РЕГУЛИРОВКИ ВЫСОТЫ ВЕРХНИХ ПОДАЮЩИХ ВАЛЬЦОВ

Два верхних подающих вальца осуществляют прижим бруса собственным весом и прижимными пружинами. Регулировка высоты верхних подающих вальцов осуществляется вручную с помощью маховика.

ВАЛЬЦОВАЯ ПОДАЧА МАТЕРИАЛА

В отличие от обычных многопильных станков, в KRAFTER M /Double подача заготовки осуществляется 6-ю нижними рифлеными приводными вальцами и двумя верхними массивными приводными вальцами (диаметром 260 мм!), что обеспечивает прямолинейность распиловки и высокую точность обработки. Скорость подачи регулируется бесступенчато в пределах 0 - 30 м/мин.

КОНСТРУКЦИЯ ВАЛЬЦОВ

Подающие вальцы полностью исключают забивание опилками в процессе работы так как имеют специальное «трапециевидное» рифление, вдоль и поперек.

ПУЛЬТ УПРАВЛЕНИЯ

Эргономичный выносной пульт управления обеспечивает удобство работы и обслуживания станка. Для контроля за нагрузкой двигателей привода пильных валов на пульте установлен амперметр.

ТРОЙНАЯ КОГТЕВАЯ ЗАЩИТА

Тройная когтевая защита на входе станка (две верхних и одна нижняя) препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке.

ОБЕСПЕЧЕНИЕ БЕЗОПАСНОСТИ

Станок оснащён концевыми выключателями, которые отключают станок при открытии защитной крышки и самостоятельном поднятии когтевой защиты, препятствующей выбросу лафета из станка.

АСПИРАЦИОННЫЙ ПАТРУБОК

Для отвода опила от верхнего пильного вала предусмотрен патрубок для подключения аспирации – обязательное условие при работе двухвального многопильного станка.

ВЫТЯЖНЫЕ РЯБУХИ

По желанию заказчика, станок может комплектоваться дополнительной парой вытяжных рябух на выходе из станка, чтобы эффективно вытягивать горбыль и боковую срезку, и чтобы она не оставалась в станке.

ЦЕНТРОВАТЕЛЬ ДЛЯ ЛАФЕТА

Автоматически выравнивает и центрирует брус и подает его в многопильный станок без физического труда оператора.

Цетрователь лафета ЦПБ

ТОННЕЛЬНЫЙ РОЛЬГАНГ

Предназначен для разделения продуктов распила на выходе из многопильного станка. Горбыль отделяется от доски и падает отдельно, а пачка обрезных досок едет дальше. Таким образом на столе сортировки доски нет горбыля и обрези, которая не мешает спокойно стаскивать доску с транспортера.

Рольганг приводной тоннельный РПТУ

СТОЛ СО СБРОСОМ ПИЛОМАТЕРИАЛА

Автоматически принимает всю пачку распиленного пиломатериала на выходе из станка и сбрасывает ее на сторону без физического труда операторов.

Рольганг приводной с цепным сбросом РП-СБ

ЗАТОЧНОЕ ОБОРУДОВАНИЕ IRONMAC-600A

Станок предназначен для заточки дисковых пил с твердосплавными напайками по передней и задней граням.

• Наружный диаметр дисковых пил 100 - 600 мм,
• Фиксация пилы электромагнитом,
• Регулировка скорости заточки,
• Настройка углов заточки осуществляется по шкале,
• Заточка с использованием СОЖ.

Станок для заточки дисковых пил IRONMAC-600A

ЗАТОЧНОЕ ОБОРУДОВАНИЕ OSW-5A

Станок предназначен для заточки дисковых пил с твердосплавными напайками по передней и задней граням.

• Наружный диаметр дисковых пил 140 - 1000 мм,
• Шаг зуба 140 мм,
• Регулировка скорости заточки,
• Вертикальное крепление пильного диска,
• Заточка с использованием СОЖ.

Станок для заточки дисковых пил OSW-5A

ДИСКОВЫЕ ПИЛЫ IRONMAC

• Диаметры пил от 250 мм до 800 мм,
• Попеременно скошенная задняя грань снижает усилие резания на 5 - 10%,
• Подрезной нож не допускает соприкосновения корпуса пилы и древесины в процессе пиления,
• Материал твердого сплава напайки специально подобран в соответствии с условиями пиления в России.

Дисковые пилы IRONMAC

ПЫЛЕВЫЕ ВЕНТИЛЯТОРЫ. СЕРИЯ ВРП

Пылевой вентилятор предназначен для удаления и транспортировки сухой неслипающейся неабразивной стружки, опилок и пыли в оперативные бункеры-накопители. Оборудование входит в состав централизованных систем аспирации и пневмотранспорта.

Пылевые вентиляторы. Серия ВРП
