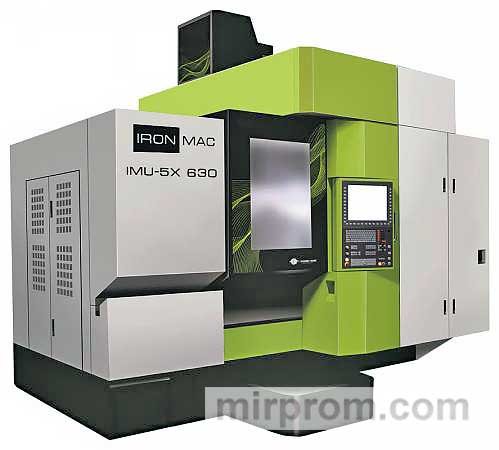

Фрезерный обрабатывающий центр IRONMAC IMU-5X 630

Отличительные особенности Назначение и применениеСхемы механической обработкиКонструктивные особенностиНазначение сборки

Фрезерный обрабатывающий центр IRONMAC IMU-5X 630 обеспечивает комплекснуюxмеханическую обработку корпусных изделий и заготовок в виде тел вращения сразу с пяти сторон на единицу.

* Фрезерные и сверлильные работы, зенковка, расточка, нарезка резьбы.

Станок выполняет высокоточнуюx* обработку деталей из стали, алюминия, жаропрочных и нержавеющих сплавов максимальной производительностью до 550 см3/мин.

*xВысокоточная обработка соответствует классу точности B (отношение основных допусков станка до 0,004 мм).

IRONMAC IMU-5X 630 - фрезерный центр вертикальногоx*xтипа, оснащенный наклонным поворотным столом с двумя опорами.

*x* Благодаря высокой функциональности, осуществляется обработка полного цикла, деталь не требует дальнейших доработок, что позволяет сократить сроки производства и себестоимость готовой продукции. Область применения

Фрезерный обрабатывающий центр IRONMAC IMU-5X 630 предназначен для обработки и решения технологических задач на предприятиях, производящих различную продукцию:

• инструменты и пресс-формы,
• оснастку для производства пластмасс,
• детали аэрокосмической отрасли,
• автомобильные компоненты.

Оборудование также используется в машиностроении, включая экспериментальное, научно-исследовательское и сельскохозяйственное машиностроение, судостроение, железнодорожную и энергетическую промышленность и т.д.

Обрабатывающие центры VU 500 являются одним из идеальных решений в оборонной промышленности, машиностроении, легкой промышленности, автомобилестроении, текстильном машиностроении и машиностроении. Автомобильное
машиностроение
Приборостроение
Авиационное
Военное
двигательное
Производство высококачественных форм и матриц
Область примененияСхемы обработкиСм. всефрезерование канавок и пазовстендовое фрезерование>Фрезерование канавок и пазов дисковым фрезерованиемФрезерование канавок и пазов дисковым фрезерованиемТорцевое фрезерованиеСтупенчатое фрезерованиеТорцевое фрезерованиеФрезерование отверстий и карманов. (Фрезерование отверстий)Фрезерование шпоночных пазовФрезерование торцевыхФрезерование Т-образных пазовКонструктивные особенности Портальная конструкция с фиксированной балкой

В серии IMU-5X 630 используется портальная конструкция с фиксированной балкой для достижения производительности обработки и точности контуров в высокодинамических условиях с высокой точностью, высокой производительностью и высокой эффективностью.

Благодаря анализу конечных элементов и динамической оптимизации гарантируется высокая жесткость, высокая точность, высокая эффективность и стабильность конструкции рамы.

Оптимизированная конструкция каркаса неподвижной балки. Все основные компоненты монтируются с большим количеством усиливающих ребер, термически равномерно обработаны и обладают высокой стойкостью к скручиванию.

Поворотный стол поддерживается двумя опорами с высокой жесткостью, высокой несущей способностью и высокой точностью.

Технология шлифовальных шестерен по DIN5.

Применимость широкого спектра материалов для обработки, включая материалы с высокой твердостью и ударной вязкостью, такие как сталь и титановые сплавы.

GTRT

IMU-5X 630 оснащен поворотным наклонным столом GTRT с зубчатой передачей, создающей крутящий момент на оси A-1056 Нм и на оси C-432 Нм, что позволяет обрабатывать любые труднообрабатываемые материалы.

Эта технология уникальна, запатентована и не имеет аналогов. Запатентованная технология защиты от люфта.

Магазин инструментов

Магазин инструментов 24 / 30 / 40 на позициях инструмента до 8 кг, время смены инструмента 2,5 сек.

Кондиционер электрического шкафа

Прецизионная сборка и необходимое охлаждение обеспечивают долговечность электрической системы.

Система измерения лазерного инструмента

Стандартный станок оснащен системой измерения лазерного инструмента со следующими функциями:

• автоматическое измерение длины инструмента,
• износ инструмента,
• обнаружение/отсутствие инструмента.

Шпиндель

шпиндельный двигатель SUPER POWER.

Управление радиатором HUAZHONGCNC обеспечивает производительность, точность и долговечность шпинделя.

Инновационная конструкция подшипника шпинделя значительно повышает жесткость шпинделя, эффективно снижая теплоотвод.

Устройства управления шпинделем эффективно защищают безопасную работу шпинделя.

Возможности ЧПУ HNC848DI

Может работать с системой CAM NX Siemens Software, после последующей обработки в специальной программе от HUAZHONG может быть передана на ЧПУ. В дополнение к NX Siemens Software вы можете работать с Master CAM, Powermill, Vericut по тому же принципу. Inventor CAM и Pro/ENGINEER еще не поддерживаются, но в будущем их можно будет поддерживать.

• 5 - 32 оси управления,
• 17-дюймовый цветной сенсорный экран LCD (опция),
• PLC и внешний модуль ввода/вывода,
• поддержка NCUC, протокол шины Ethercat,
• 5 одновременно управляемых осей,
• 5-осевой RTCP,
• Автоматическая 5-осевая калибровка,
• Поддержка двухканального управления (опция),
• Материал: Панель из алюминиевого сплава,
• Размер: 17-дюймовый экран, поддерживает разрешение 1280 x 1024,
• Интерполяция сплайнов,
• Множество функций: Клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей,
• Процессор: i7-5550U CORE 2.0 ГГц,
• Видеокарта: Intel HD Graphics 5500,
• USB: 8 USB, 4 USB 3.0 и 4 USB 2.0,
• жесткий диск: 128G,
• Системная память: 8G, максимальное расширение до 16G,
• Сеть: 2 порта LAN.

Встраиваемая система HSK

Встраиваемая система HSK была разработана специально для высокоскоростной и высокоточной обработки. По сравнению с конусом БТ эта система является как жесткой, так и легкой и способна к высокой радиальной и осевой точности.

Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров. Зажим осуществляется по конусу за счет плоской поверхности прилегания. Это обеспечивает высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка с высокой степенью точности ввода одной и той же точки при смене инструмента.

Кроме того, в интерфейсе DIN 69893-1 HSK-A крутящий момент передается с помощью конических захватов хвостовика. DIN 69893 HSK-A/HSK-E/HSK-F используется в основном для высокоскоростной резки.

DIN 69893-1:

• Патрон из жаропрочной стали,
• Термообработка до 54-2 HRC,
• Для инструментов из быстрорежущей стали и твердого сплава,
• Под хвостовиком с допуском h6,
• Точная балансировка балансировочными болтами.

Основные HSK-A63 свойства:

1. Биение &lt, 0,003 мм,
2. Высокая сила зажима благодаря глубокому зажиму в зажимном отверстии,
3. Короткая фаска,
4. Динамическая форма: Усиленный хвостовик для длинных термопатонов,
5. Резьбовые отверстия для балансировки болтов.

Стандартный 5-осевой калибровочный комплект с ЧПУ

• HNC-848D,
• .

Шпиндель

• 15000 об/мин/ HSK-A63/ABG0220O5-H63.M.E,
• Масляное охлаждение шпинделя,
• Система защиты шпинделя от пыли и стружки.

Tool magazine

24 шт. Taiwan Umbrella Magazine.

Лазерная измерительная система

Функция автоматического измерения длины прибора и износа инструмента, функция обнаружения/отсутствия.

HEIDENHAIN

X, Y, Z - линии HEIDENHAIN,
A, C - линии HEIDENHAIN,

X, Y, Z - роликовые направляющие и CC

X, Y, Z - роликовые направляющие R35, PMI-TAIWAN,
X, Y, Z - CC X, Y, 4012 C3, Z 3210, C3/PMI-TAIWAN,

Винтовой конвейер для стружки

Винтовой конвейер для стружки.

Кондиционер электрического шкафа

Кондиционер электрического шкафа.

Смойте пистолет и воздушный пистолет

Смойте пистолет и воздушный пистолет.

Полностью закрытая область обработки

Полностью закрытая область обработки.

Автоматическая система смазки СОЖ

Автоматическая система смазки СОЖ.

Система обдува гнезда инструмента Рабочее освещение Сигнальная лампа Инструмент технического обслуживания станка Анкерные болты Руководство по эксплуатации Дополнительный комплект Шпиндель. (опционально)

• 30,000/HSK-E40,
• 40,000/HSK-E32,
• Система водоотведения центра шпинделя.

Магазин инструментов (дополнительно)

21 положение инструмента - манипулятор.

Охлаждение шпинделя (опционально)

Охлаждение шпинделя (опционально).

Датчик контакта инструмента (опционально) Винтовой конвейер для стружки (опционально) Сепаратор смазочно-охлаждающей жидкости (опционально) Подача охлаждающей жидкости через шпиндель 50/70 бар (опционально) Маслоотделитель (опционально) Датчик открытия/закрытия передней двери (опционально) Параметры рабочей зоны

Содержание

Габаритные размеры:

Содержание

Опции шпинделя:

Диаграмма крутящего момента и мощности - 15000 об/мин, HSK-A63 *

* Стандартный

Содержание

Характеристики:
