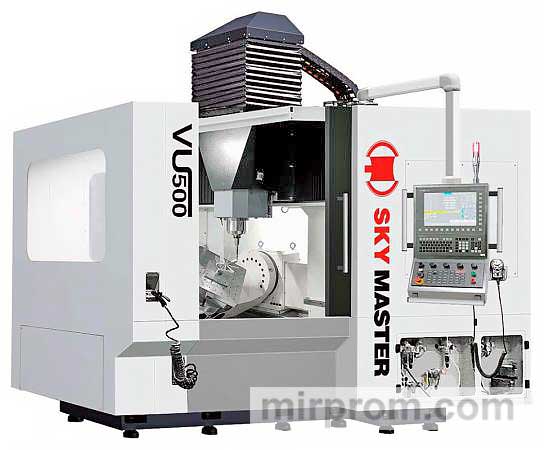

Фрезерный обрабатывающий центр SKY MASTER VU-500

Отличительные особенности Назначение и применениеСхемы механической обработкиКонструктивные особенностиНазначение сборки

Вертикальный 5-координатный обрабатывающий центр VU 500 - это современный обрабатывающий станок с автоматическим сменным инструментом и системой ЧПУ, который одновременно контролирует до 4 осей.

Он подходит для обработкиxразличных плоскостей, отверстий и поверхностей сложной формы в средних масштабах производства.

* Точность обработки соответствует классу B (коэффициент допуска станка до 0, 004 мм)

Деталь можно зажимать один раз и автоматически и непрерывно выполнять следующие операции:

• фрезерование,
• сверление,
• растяжение,
• нарезание резьбы и нарезание резьбы

Обрабатывающие центры VU 500 предназначены для эффективной обработки продукции и широко используются в следующих областях:

• оснастка,
• прецизионные детали пресс-форм,
• авиационные,
• автомобильные,
• аэрокосмические

обрабатывающие центры VU 500 являются одним из идеальных решений в области машиностроения, легкой промышленности, автомобилестроения, текстильной промышленности и машиностроения Автомобильное
машиностроение
Приборостроение
Авиационное
Военное
двигательное
Производство высококачественных форм и матриц
Область примененияСхемы обработкиСм. всефрезерование канавок и пазовстендовое фрезерование>Фрезерование канавок и пазов дисковым фрезерованиемФрезерование канавок и пазов дисковым фрезерованиемТорцевое фрезерованиеСтупенчатое фрезерованиеТорцевое фрезерованиеФрезерование отверстий и карманов. (Фрезерование отверстий)Фрезерование шпоночных пазовФрезерование торцевыхФрезерование Т-образных пазовКонструктивные особенности Станина

Жесткая литая каркасная конструкция с коробчатым внутренним оребрением. Композитные материалы для литья станины поставляются из Германии. Стоимость изготовления такой рамы в среднем на 30% дороже аналогов. Каждый элемент после литья проверяется на специализированном оборудовании, чтобы понять реальные свойства материала. В проектировании используется метод КЭМ (метод конечных элементов).

Колонны

Широкая контактная поверхность колонн и станины повышает устойчивость. Внутри кровать имеет огромное количество ребер жесткости. Опора колонны расширяется до дна, чтобы обеспечить максимальную устойчивость и отсутствие деформации.

Направляющие по оси Y

направляющие по оси Y разнесены в разных плоскостях для обеспечения высокой жесткости обработки. Колонны и траверса формуются вместе для обеспечения хорошего поглощения вибрации, повышения стабильности при высокоскоростном фрезеровании.

Шпиндель

Станки оснащены американскими шпинделями SETCO, которые специализируются только на производстве шпинделей. Шпиндель с конусным HSK-A63 имеет максимальную скорость вращения 15000 об/мин. Двигатель шпинделя напрямую соединен со шпинделем, что уменьшает вибрации и повышает точность и скорость реакции.

Корпус шпинделя также имеет внутреннее оребрение для увеличения жесткости и уменьшения массы. Шпиндель имеет компактную конструкцию, но высокую жесткость, что позволяет проводить тяжелую обработку. Шесть кареток надежно удерживают узел и предотвращают изгиб.

Вращение ШВК

обеспечивается серводвигателем. Это обеспечивает высокую точность и максимальную эффективность передачи крутящего момента и долговременную стабильность обработки.

Пневматическая система SMC

Японская пневматическая система от SMC. Обеспечивает бесперебойную подачу и очистку воздуха, продлевает срок службы пневматических компонентов, имеет красивый внешний вид, прост в эксплуатации и обслуживании.

Система кондиционирования масла HAOSCH

Система кондиционирования масла HAOSCH. Система поддерживает постоянную температуру масла для охлаждения шпинделя. Минимизирует любые изменения размеров шпинделя, повышает точность станка и качество обработки. Датчик температуры закреплен на корпусе, что позволяет контролировать фактическую температуру масла.

Воздушные трубки

SMC (Япония) или LEGRIS (Франция). Трубки различного назначения имеют разные цвета, что удобно для обслуживания.

Корпуса ходовых винтов и направляющих

Корпуса ходовых винтов и направляющих. На столе применены усиленные телескопические кожухи. Первая часть кожуха имеет буртик, что облегчает загрузку и очистку машины. Траверса использует корпуса гармошки от японской компании NAJEC.

Электронные компоненты

Электронные компоненты Schneider, OMRON, IDEC, PHOENIX.

Электротехнические помещения

Электротехнические помещения низкого и высокого напряжения разделены. Все сигнальные кабели отделены от высоковольтных для обеспечения более стабильного сигнала. Высоковольтный шкаф: контакторы, трансформатор, шпиндельный фильтр, генерируют мощное электромагнитное поле при работе. Чтобы избежать помех, эти компоненты изолированы от других систем.

Кабели IGUS

Кабели IGUS производства Германии. Соответствуют всем европейским стандартам, классифицируются по цвету: серый - контроль, черный - мощность, оранжевый - сервопривод.

Магазин инструментов

Магазин инструментов на 40 позиций расположен слева от стола и позволяет хранить инструмент длиной до 235 мм и весом до 8 кг.

Стандартный комплект системы ЧПУ Fanuc 0i MF PLUS

Система ЧПУ Fanuc 0i MF PLUS, пять управляемых осей (4 + 1), тип 0, заполнение:

• AICC II,
• Управление Jerk,
• Плавный контроль допусков,
• Функция контроля качества машины,
• чтение 400 рамки,
• Руководство по эксплуатации I,
• HMI,
• Управление TCP Tool Center,
• Команда индексирования наклонной рабочей плоскости TWP,
• преобразование трехмерной системы координат,
• 15 Monitor "

Прямой привод шпинделя, 15000 об/мин, HSK-A63 функция жесткой резьбы Интеллектуальная компенсация температуры шпинделя Полностью закрытая зона обработки Масляное охлаждение шпинделя Подача охлаждающей жидкости вокруг шпинделя Герметичный шпиндель с воздушным уплотнением Продувка шпинделя Рабочее освещение Трехцветная сигнальная лампа Изолированный высоковольтный/низковольтный Электрический шкаф Кондиционер пульт управления с электронным маховиком на гибком проводе. (MPG) Автоматическая система смазки Система подачи охлаждающей жидкости Пневматическая система Винтовой конвейер для стружки Конвейер для очистки стружки Пневматическая пушка Пистолет для охлаждающей жидкости Функция автоматического отключения Инструмент для технического обслуживания станка Регулировочные болты и опоры Безопасная блокировка защитной двери Руководство по эксплуатации станка Консольная панель с вращением Дополнительный комплект Система подачи охлаждающей жидкости через шпиндель Инструмент измерительное устройство Часть обвязка и измерительный датчик Шпиндель дульный конус BBT 40, 15000 об/мин Конус шпинделя HSK-A63, 20000 об/мин, SKYNC 170, встроенный тип HSK-A63 конус шпинделя, 24000 об/мин, SKYNC 170, встроенный тип Шпиндельный конус HSK-E50, 36,000 об/мин, IBAG, встроенный тип Автоматическая система смены инструмента для 20/40 позиций Верхняя распылительная система Воздушная сушилка Масляный туманоуловитель Подача охлаждающей жидкости через центр шпинделя 20 бар Подача охлаждающей жидкости через центр шпинделя 20 - 70 бар, регулируемое давление Стабилизатор напряжения Устройства автоматической компенсации точности с эталонным шариком (включая 2D измерительный инструмент для заготовки) Устройство предотвращения столкновений (Montronix, Германия) Оптические линейки для осей X, Y, Z Круговые оптические шкалы на осях A и C Сигнальная лампа зуммера Полые шариково-винтовые передачи по осям X/Y/Z с охлаждением Стружка Промывка из корпусов рам Схема питания шпинделя:

Дополнительные функции:
