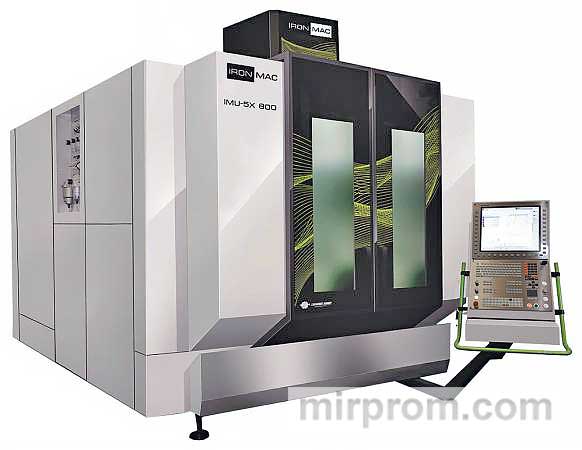

Фрезерный обрабатывающий центр IRONMAC IMU-5X 800

Отличительные особенности Назначение и применениеСхемы механической обработкиКонструктивные особенностиНазначение сборки

Фрезерный обрабатывающий центр IRONMAC IMU-5X 800 предназначен для высокоточной комплексной обработкиxдеталей кузова и кузова с пяти сторон на блок с максимальной производительностью до 550 см3/мин.

* Высокоточная обработка соответствует классу точности B (отношение основных допусков станка до 0,004 мм). Станок выполняет фрезерование, нарезку резьбы, сверление и расточку.

IMU-5X 800 представляет собой вертикальную машину, оснащенную наклонным поворотным столом и высокоскоростными шпинделями со скоростью вращения до 20 000 об/мин. Обеспечивает обработку полного цикла, после чего деталь не нуждается в дальнейшей доработке, что позволяет повысить производительность предприятия и снизить себестоимость продукции.

Область применения

Фрезерный обрабатывающий центр IRONMAC IMU-5X 800 предназначен для работы в следующих областях металлообработки:

• машиностроение (включая агротехническое, экспериментальное и научно-исследовательское),
• производство инструментов и пресс-форм,
• контрактное производство деталей, оснастки для производства пластмасс, деталей для аэрокосмической промышленности и автомобильных компонентов,
• Энергетика,
• Судостроение,
• Железнодорожная промышленность.

Автомобильная промышленность
Машиностроение
Приборостроение
Авиационная промышленность
Военная промышленность
Движитель
Производство высококачественных пресс-форм и штампов
Область примененияСхемы обработкиСм. всефрезерование канавок и пазовСтенд ФрезерованиеФрезерование канавок и пазов дисковым фрезерованиемФрезерование канавок и пазов дисковым фрезерованиемстендовым фрезерованиемстендовым фрезерованиемторцевым фрезерованиемфрезерованием отверстий и карманов. (Фрезерование отверстий)Фрезерование шпоночных пазовФрезерование торцевыхФрезерование Т-образных пазовКонструктивные особенности Портал

• Монолитный портал с большим размахом и прочной опорой,
• Четыре роликовых направляющих с высокой жесткостью 45 мм по оси Y + быстродействующая технология винтового привода, Ускорение по оси X/Y/Z 7 м/с2,
• Стандартное разрешение оптических линий HENDEHAIN 0,01 μ м для трех осей X/Y/Z,
• Подвижные части осей X/Y/Z изолированы от зоны обработки для обеспечения точности и продления срока службы станка.

Суппорт оси Y перемещается одним сервоприводом, что значительно улучшает синхронизацию движения.

Конструкция рамы разработана с использованием метода конечных элементов FEA.

Ось Z

Благодаря запатентованной технологии и конструкции шпинделя с внутренним и внешним охлаждением, термическая деформация и вибрация при механической обработке значительно уменьшаются.

Шпиндель двигателя, изготовленный по европейской технологии, с максимальным крутящим моментом до 200 Нм.

Для снижения нагрузки на ходовой винт установлена система балансировки цилиндра. Кратчайшее расстояние между шпинделем и дверью - 390 мм, что обеспечивает легкий доступ оператора станка к рабочей зоне станка.

Рама

Рама с высокой жесткостью, устойчивостью и высокоэффективным подавлением вибрации.

• Механит высокопрочный чугун, вторичная закалка и естественное старение более полугода для снятия внутренних напряжений и обеспечения устойчивости станины станка,
• Точный анализ конечных элементов и технология динамической оптимизации,
• Многоточечная система смазки эффективно смазывает элементы линейного перемещения, обеспечение заданной точности и продление срока службы машины.

Поворотный стол GTRT

Поворотный стол GMU-800 использует европейскую высокотехнологичную механическую трансмиссию GTRT. По сравнению с обычными приводами вращения он обеспечивает более высокий выходной крутящий момент, более высокую жесткость, стабильность и точность вращения.

• Запатентованная технология предотвращения люфта передач,
• Стандарт датчика положения HENDENHAIN для оси A/C,
• крутящий момент по оси A - 4142 Нм, осевой крутящий момент C - 1950 Нм,
• Высокий крутящий момент, низкое энергопотребление,
• Высокая точность, длительный срок службы,
• Максимальная нагрузка 800 кг,
• Поворотный стол поддерживается двумя опорами с высокой жесткостью, высокая несущая способность и высокая точность,
• Технология шлифования шестерен для DIN5,
• Применимость широкого спектра обрабатывающих материалов, включая обработку материалов с высокой твердостью и ударной вязкостью, таких как сталь и титановые сплавы.

Tool magazine

Tool magazine at SUNJET Taiwan 24 position.
Вес инструмента до 8 кг, время смены инструмента 2,5 сек.
* Дополнительное расширение до 30, 48, 60 позиций.

Оптические линейки HEIDENHAINE и круговые кодеры

Станок оснащен оптическими линейками HEIDENHAINE и круговыми кодерами.

Водяное охлаждение шпинделя

* Дополнительное масляное охлаждение.

Кондиционер шкафа

Прецизионная сборка и необходимое охлаждение обеспечивают долговечность электрической системы.

Система измерения деталей RENISHAW

Как правило, машина оснащена системой измерения деталей RENISHAW.

Лазерная измерительная система

В стандартной комплектации станок оснащен лазерной измерительной системой со следующими функциями:

• автоматическое измерение длины инструмента,
• износ инструмента,
• обнаружение/отсутствие инструмента.

MPG маховик, пневматический пистолет Шпиндель

SUPER POWER мотор-шпиндель.

Управление радиатором HUAZHONGCNC обеспечивает производительность, точность и долговечность шпинделя.

Инновационная конструкция подшипника шпинделя значительно повышает жесткость шпинделя, эффективно снижая теплоотвод.

Устройства управления шпинделем эффективно защищают безопасную работу шпинделя.

Возможности ЧПУ HNC848DI

• 5 - 32 оси управления,
• 17-дюймовый цветной сенсорный экран LCD (опция),
• PLC и внешний модуль ввода/вывода,
• поддержка NCUC, протокол шины Ethercat,
• >5 одновременно оси,
• 5-осевая RTCP,
• Автоматическая 5-осевая калибровка,
• Двухканальная опора управления (опция),
• Материал: Панель из алюминиевого сплава,
• Размер: 17-дюймовый экран, поддерживает разрешение 1280 x 1024,
• Интерполяция сплайнов,
• Множество функций: Клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей,
• Процессор: i7-5550U CORE 2.0 ГГц,
• Видеокарта: Intel HD Graphics 5500,
• USB: 8 USB, 4 USB 3.0 и 4 USB 2.0,
• Жесткий диск: 128G,
• Системная память: 8G, максимальное расширение до 16G,
• Сеть: 2 порта LAN.

Оснастка HSK

Встраиваемая система HSK была разработана специально для высокоскоростной и высокоточной обработки. По сравнению с конусом БТ эта система является как жесткой, так и легкой и способна к высокой радиальной и осевой точности.

Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров. Зажим осуществляется по конусу за счет плоской поверхности прилегания. Это обеспечивает высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка с высокой степенью точности ввода одной и той же точки при смене инструмента.

Кроме того, в интерфейсе DIN 69893-1 HSK-A крутящий момент передается с помощью конусных захватов хвостовика. DIN 69893 HSK-A/HSK-E/HSK-F используется в основном для высокоскоростной резки.

DIN 69893-1:

• Патрон из жаропрочной стали,
• Термообработка до 54-2 HRC,
• Для инструментов из быстрорежущей стали и твердого сплава,
• Под хвостовиком с допуском h6,
• Точная балансировка балансировочными болтами.

Основные HSK-A63 свойства:

1. Биение &lt, 0.003 мм,
2. Высокая сила зажима благодаря глубокому зажиму в зажимном отверстии,
3. Короткая фаска,
4. Динамическая форма: Усиленный хвостовик для длинных термопатонов,
5. Резьбовые отверстия для балансировки болтов.

Стандартный комплект для калибровки с ЧПУ

• HNC-848D,
• 5-осевой.

Шпиндель

• 20 000 об/мин/ HSK-A63/ ABG0220O5-H63.M.E,
• Охлаждение шпинделя,
• Система защиты от пыли и стружки шпинделя.

Tool magazine

26 экземпляров тайваньского зонтичного журнала.

Система измерения лазерного инструмента

Функция автоматического измерения длины инструмента и износа инструмента, функция обнаружения/отсутствия.

Линейки HEIDENHAIN

X, Y, Z - линии HEIDENHAIN,
A, C - HEIDENHAIN lines,

X, Y, Z - роликовые направляющие и CC

X, Y, Z - роликовые направляющие R35, PMI-TAIWAN,
X, Y, Z - CB X, Y, 4012 C3, Z 3210, C3/PMI-TAIWAN,

Винтовой стружечный конвейер Электрический шкаф Кондиционер Смывной пистолет и пневмопушка Полностью закрытая зона обработки Автоматическая система смазки Система продувки охлаждающей жидкости Гнезда для инструментов Рабочее освещение Сигнальная лампа Инструмент для технического обслуживания станка Анкерные болты Инструкция по эксплуатации Дополнительный комплект Шпиндель. (опционально)

• 30,000/HSK-E40,
• 40,000/HSK-E32,
• Система водоотведения центра шпинделя.

Магазин инструментов (дополнительно)

21 положение инструмента - манипулятор.

Охлаждение масла шпинделя (опционально) Датчик контакта инструмента (опционально) Винтовой стружечный конвейер (опционально) Сепаратор охлаждающей жидкости (опционально) Подача охлаждающей жидкости через шпиндель 50/70 бар (опционально) Ловушка масляного тумана (опционально) Датчик открытия/закрытия передней двери (опционально) Параметры рабочей зоны:

Содержание

Размеры:

Содержание

Параметры шпинделя:

Диаграмма крутящего момента и мощности - 15000 об/мин, HSK-A63 *

* Стандартный

Содержание

Характеристики:
