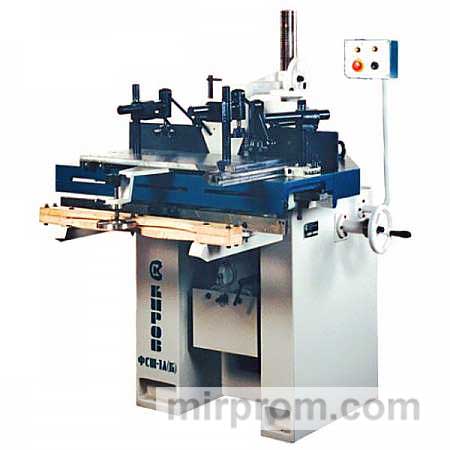

Фрезерный станок по дереву КСЗ ФСШ-1А (К)

Станок предназначен для выполнения разнообразных ручных работ по фрезерованию древесины, резке простых шпилек с помощью шиповой каретки.

При установке на станок копировальной каретки (специальный заказ за отдельную плату) возможно криволинейное фрезерование кулачком с ручной подачей.

Фрезерный деревообрабатывающий станок с подвижной шипорезной кареткой FSSh-1A модели предназначен для выполнения различных фрезерных работ по дереву с ручной подачей, нарезки простых шпилек глубиной до 100 мм с помощью шипорезной каретки, криволинейного фрезерования по шаблону с ручной подачей.

FSSh-1A станок предназначен для выполнения разнообразных работ по фрезерованию древесины на направляющих ручных подающих линиях (изготовление вагона, половицы, плинтуса, наличника, филе и других формованных изделий), резки простых шпилек с помощью каретки для резки роз и криволинейного фрезерования по шаблону ручной подачи.

Станок собран на цельной литой виброустойчивой чугунной станине, внутри которой находится высокоскоростной шпиндельный узел с подъемным механизмом и приводимым в действие двухскоростным электродвигателем.

На станине установлен чугунный стол с шиповой кареткой. К столу крепятся верхняя опора шпинделя, ограждение фрезы с регулируемыми направляющими и патрубок для стружечного насоса.

Каретка шипа имеет поворотную линейку с эксцентриковым зажимом. Дополнительно машина может быть оснащена автоматическим питателем (автоматическим питателем), который легко монтируется на столе машины.

В последние годы, с развитием производства корпусной мебели, в нашей стране фрезерные станки в основном используются для фрезерования криволинейных кромок ДСП. Обработка осуществляется в основном двумя способами.

1. Первый способ: На шпинделе устанавливается шлифовальная головка с закрепленной на ней шлифовальной лентой, а ДСП просто шлифуется, т.е. фрезерный станок превращается в шлифовальный станок.
2. Второй способ: Фрезерование с использованием специальной фрезы с твердосплавными сменными пластинами.

для фрезерования можно использовать только фрезы со сменными пластинами, и это является обязательным условием, так как при обработке ДСП твердосплавные пластины быстро затупляются. Причиной этому является достаточно высокая твердость древесностружечной плиты и ее неоднородная структура.

Помещение, в котором установлена машина, должно соответствовать требованиям класса P-II по ПУЭ.

Машина может эксплуатироваться в диапазоне температур от + 10 до + 35 ° С, при средней относительной влажности воздуха не более 80%, во невзрывоопасной среде, при отсутствии прямого воздействия атмосферных осадков.

Вид климатического исполнения и категория размещения машин - UKhL4.2, категория условий хранения - 2 по GOST15150-69.

Требования к поступающим на станок заготовкам.

Заготовки должны удовлетворять требованиям GOST8486-86 и GOST2695-83:

• влажность древесины не должна превышать 15%
• качество древесины заготовок не ниже сортамента 1
• отклонение базового слоя заготовок должно быть не менее 0,15 мм на длине 1000

FSSh-1A Расположение компонентов Фрезерный станок

р>Расположение компонентов фрезерного станка FSSh-1A

Перечень компонентов фрезерного станка FSSh-1A:

1. Зажим линейки - FSSh-1A (K) 20.000
2. Каретка - FSSh-1A (K) 40.000
3. Рама - FSH-L.10.000
4. Ограждение инструмента - FSH-L.30.000
5. Бабка Шпиндель - FSH-L.40.000
6. Кронштейн шпинделя - FSH-L.50.000
7. Защита инструмента - FSH-L.60.000
8. Механизм подъема - FSH-L.70.000
9. Электрооборудование - FSSh-L.80.000

FSH-1A Расположение органов управления фрезерным станком

Расположение органов управления фрезерным станком FSSh-1A

Перечень органов управления фрезерным станком FSSh-1A:

1. Ручки крепления линейки,
2. Ручки крепления корпуса защиты инструмента,
3. Винт натяжения ремня,
4. фиксатор замка шпинделя,
5. Переключатель частоты вращения шпинделя,
6. Переключатель ввода, автоматический,
7. кнопки блокировки длины хода каретки,
8. Рукоятка зажима кронштейна шпинделя,
9. маховик перемещения рычага шпинделя,
10. Маховик для защиты инструмента,
11. Кнопка аварийного и рабочего выключателя станка - «Stop «
12. Кнопка запуска станка - «Start «
13. Ручка зажима продукта,
14. Кнопка блокировки направляющей линейки,
15. Ручка блокировки зажима с линейкой,
16. Маховик перемещения шпиндельной бабки,
17. Кнопка крепления фиксатора шпиндельного замка,
18. Рукоятка зажима шпиндельной бабки,
19. Кнопка блокировки кронштейна линейки,
20. Кнопка блокировки предохранителя инструмента,
21. Ручка блокировки зажима по высоте.

Кинематическая схема FSH-1A фрезерного станка

Устройство и описание компонентов станка

Рама

Рама фрезерного станка FSSh-1A представляет собой жесткую литую коробчатую конструкцию, покрытую плоской литой железный стол. Внутри рамы закреплены направляющие для установки главного привода движения. Электрооборудование машины монтируется в нише рамы. Допускается сварной вариант рамы.

Таблица

Таблица - чугунная отливка, армированная ребрами жесткости. Стол жестко закреплен на станине.

При работе с шаблоном на столе устанавливается нижнее ведущее кольцо 8 (см. рисунок 4).

Можно использовать приработочное кольцо с диаметром муфты, отличным от диаметра поставляемого станка.

Главный привод движения FSH-1A фрезерного станка

Главный привод движения состоит из:

• двухскоростного электродвигателя 18,
• поликлинальной шестерни 19,
• шпиндельной бабки, соединенной с подмоторной плитой 15 тягами 3./li>

Натяжение ремня осуществляется винтом 3 (рисунок 2).

Шпиндельная бабка состоит из чугунного корпуса 4 коробчатого сечения, в котором шпиндель 1 установлен на подшипниках качения. Предварительное натяжение подшипников производится набором пружин 2.

В верхнем торце шпинделя 1 имеется конусное отверстие (конус Морзе No 4) для установки оправки 11, которая фиксируется дифференциальной гайкой 12. Вал шпинделя фиксируется от вращения фиксатором 5, который сблокирован с приводом с помощью винта 6 и выключателя 7.

Шпиндельная головка с электродвигателем имеет вертикальное регулировочное перемещение до 100 мм с помощью шестерен 13, 14 и винтовых шестерен 16, 17 с фиксацией в нужном положении.

Фиксация режущего инструмента на оправке с помощью набора распорных колец 9 осуществляется гайкой 10.

Очень важным элементом станка является шпиндельная головка (оправка). На FSSh-1A станке предусмотрена съемная оправка. Особое внимание следует уделить креплению оправки к шпинделю при помощи дифференциальной гайки. Учитывая разный шаг резьбы на оправке и шпинделе, при креплении дифференциальной гайкой конусы сближаются и затягиваются в осевом направлении. Мы рекомендуем не снимать оправку без особой необходимости. Ну а если вы все-таки решили снять оправку, то для этого требуется специальный ключ (станок не оснащен этим ключом), и не забудьте зафиксировать вал шпинделя фиксатором. Особенно важным для работы станка является применение на оправке оригинальных дистанционных колец. Настоятельно рекомендуем использовать только «собственные» кольца. Эти кольца изготавливаются с особой точностью, а посадочные места (концевая часть) шлифуются. Использование не заводских колец (типичная ошибка), как правило, приводит к искривлению оправки после зажима гайкой резца.Эта кривизна может быть не заметна глазу, но при вращении даже на 3000 об/мин возникает довольно сильное биение, вибрация. Это очень распространенная ошибка.

Подвижная каретка станка для фрезерования шипов FSH-1A

Подвижная каретка шипов включает в себя:

• чугунная плита, являющаяся передней частью стола,
• зажим линейки,
• упоры для ограничения хода каретки

Плита каретки подвижна по направляющим, закрепленным на столе станка,

Подвижное крепление каретки выполнено на подшипниках качения. Упоры задают величину хода и его расположение относительно шпинделя станка,

Плита каретки имеет отверстия для крепления хомута с линейкой и упорными зажимами в разных положениях.

Принципиальная электрическая схема FSH-1A фрезерного станка
