Общая характеристика:

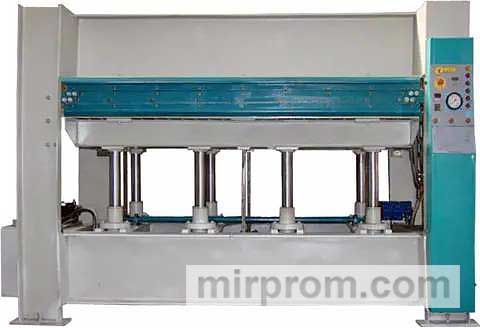

Пресс с пятью модулями LTT-120T-5 (GH120H-8-5) широко применяется на средних предприятиях деревообрабатывающей промышленности. Популярность данного оборудования среди производителей мебели и столярных изделий обусловлена высоким качеством конечного продукта и значительной экономией времени при обработке деталей и заготовок.
---
Назначение:
LTT-120T-5 (GH120H-8-5) предназначен для выполнения операций горячего прессования с обеих сторон деталей и заготовок из различных древесных материалов (ДСП, ДВП, МДФ, фанера), натурального шпона и ПВХ пленок.
---
Особенности конструкции горячего пресса LTT-120T-5 (GH120H-8-5) с усилием 100 тонн:
-
Жесткость и надежность конструкции: Пресс оснащен жесткой рамой, изготовленной из высокопрочных стальных балок, соединенных по специально разработанным шаблонам, что обеспечивает высокую точность обработки и долговечность оборудования.
-
Система термостатирования: Нагрев заготовок осуществляется с помощью циркуляционного термомасла, равномерно распределяющего тепловую энергию по плитам пресса, что гарантирует достижение оптимальной температуры прессования.
-
Тепловой блок: Для поддержания температуры теплоносителя используется электрический котел с интегрированным насосом, системой трубопроводов и расширительным баком, обеспечивающий нагрев масла до максимальной температуры 120°C.
-
Гидравлическая система: Нагрев масла в плитах пресса осуществляется с помощью гидравлического насоса, обеспечивающего циркуляцию рабочей жидкости по системе.
-
Теплоизоляция: Между основанием пресса и нагреваемой плитой используется теплоизоляционный материал, предотвращающий потерю тепла и обеспечивающий стабильность температуры прессования.
-
Система безопасности: Закрытие нажимных плит осуществляется одновременным нажатием двух специализированных кнопок, что повышает уровень безопасности оператора.
-
Материалы и обработка плит: Подвижная нижняя и неподвижная верхняя плиты изготовлены из высокопрочной стали с перфорированной поверхностью и обработаны на высокоточных станках с числовым программным управлением, что обеспечивает высокую точность и параллельность их перемещения.
-
Система позиционирования: Перемещение нижней подвижной плиты относительно неподвижной осуществляется с помощью торсионных стержней, что обеспечивает высокую точность взаимного позиционирования.
-
Гидродинамическая система: Гидродинамическая станция, оснащенная насосом, гидроцилиндрами и поршневыми штоками, обеспечивает надежную и плавную работу оборудования. Все элементы гидросистемы изготовлены из высокопрочных бесшовных труб, покрытых хромом для повышения износостойкости.
-
Панель управления: Управление прессовыми механизмами и настройка параметров прессования осуществляются с помощью специализированной панели, расположенной на дверце, открывающейся на 180 градусов.
---
Основные технические характеристики:
-
Производитель: LTT
-
Размер плиты: 2500 х 1300 х 42 мм
-
Усилие прессования: 100 тонн
-
Количество пролетов: 5
-
Количество гидроцилиндров: 8
-
Диаметр масляного цилиндра: 100 мм
-
Максимальная температура теплоносителя: 120°C
-
Мощность двигателя гидростанции: 7,5 кВт
-
Мощность двигателя масляного насоса: 2,2 кВт
-
Мощность нагревательных элементов: 30,3 кВт
-
Габариты: 3860 х 1650 х 2110 мм
-
Вес: 9300 кг
