Особенности
НАЗНАЧЕНИЕ:
Прессы этой серии предназначены для операций резки, штамповки и штамповки с высокой производительностью и точностью на металлических листовых деталях. Данное оборудование наиболее эффективно на производствах с большим ассортиментом деталей и высокой степенью автоматизации.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
К потребителям данного оборудования относятся производители металлической мебели, строительных и рекламных конструкций, оборудование для торговли и хранения продукции, предприятия электротехнической, электронной, автомобильной и других отраслей промышленности.
КИП
Электрические
Металлическая мебель
strong>ПРОДУКЦИЯ ПОЛУЧЕНА:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
СТАНДАРТ:
ДОПОЛНИТЕЛЬНО:
| Производитель | SMD |
| Рабочее усилие, кН (т) | 294 (30) |
| Схема создания усилия | Сервопривод |
| Конструкция станины | О-образная |
| Макс. толщина пробивки, мм | 6,35 |
| Скорость подачи, м/мин | 102 |
| Макс. диаметр вырубки (за один удар), мм | Ø 88,9 |
| Макс. ход вырубки, мм | 40 |
| Производительность, уд/мин | 1500 |
| Количество зажимов, шт. | 3 |
| Цилиндры для перехвата, шт. | 3 |
| Магазин инструмента (включая 2 индексные станции), шт. | 40 |
| Макс. размер листа, мм | 5000 (при одном перехвате) x 1250 |
| Управляемые оси, шт. | 5 (X, Y, Z, T, C) |
| Тип инструмента | Сквозная вырубка |
| Конструкция рабочего стола | Стол с шариками и щетками |
| Потребляемая мощность, кВт | 6 |
| Скорость инструментального магазина, об/мин | 30 |
| Скорость автоматической индексации, об/мин | 60 |
| Точность вырубки, мм | ± 0,1 |
| Макс. масса загрузки, кг | 150 |
| Давление воздуха, МПa | 0,6 |
| Потребление воздуха, л/мин | 150 |
| Предохранительные устройства | Есть |
| Длина, мм | 5330 |
| Ширина, мм | 5000 |
| Высота, мм | 2250 |

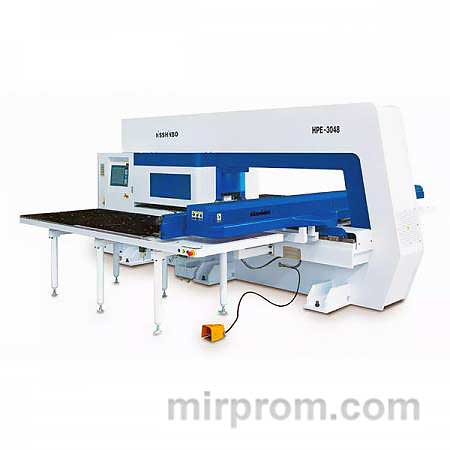

Координатно-пробивные прессы SMD Nisshinbo HPE
Контакты
Технические характеристики
|
ЗАМКНУТАЯ КОНСТРУКЦИЯ РАМЫ (О-ОБРАЗНАЯ) В ВИДЕ «ЖЁСТКОЙ КОРОБКИ» После сварки проходит термическую обработку для снятия напряжений, что обеспечивает высокую точность пробивных операций. Рама выполнена в современном эргономичном дизайне, её исполнение обеспечивает легкий доступ ко всем внутренним узлам станка. |
|
|
СЕРВОПРИВОД LTI (ГЕРМАНИЯ) ПРОБИВНОГО УСТРОЙСТВА Имеет следующие преимущества по сравнению с гидравлическим приводом: - энергопотребление ниже до 65%, |
|
| ИНСТРУМЕНТАЛЬНЫЙ БАРАБАН Изготовлен компанией Nisshinbo (Япония). |
|
|
КОНТРОЛЬ ПОЛОЖЕНИЯ БОЙКА Позволяет работать роликовым инструментом и осуществлять операции накатки, резки, отбортовки. |
|
| ИНДЕКСНЫЕ СТАНЦИИ Приводятся в движение серводвигателем с червячным редуктором, который работает в масляной ванне, что обеспечивает высокую износостойкость узла и точность поворота. |
|
| КОНСТРУКЦИЯ ТРАВЕРСЫ Позволяет сохранять точность позиционирования и жесткость в течение всего срока службы пресса и обеспечивает высокую скорость перемещения листового материала. |
|
| СМЕННЫЕ НАПРАВЛЯЮЩИЕ ВТУЛКИ Установленные во всех инструментальных станциях, имеют высокую износостойкость, и обеспечивают длительный срок их инструментального барабана. |
| СИСТЕМА ЧПУ SIEMENS 840DSL | |
| ИНСТРУМЕНТАЛЬНЫЙ БАРАБАН На 38 инструментов, включая 2 индексные станции. |
|
| ЗАЖИМЫ ЛИСТА С пневмоуправлением (модель 3044 – 2 зажима, модели 3048, 3058 – 3 зажима) и датчиком наличия листа. |
|
| ПНЕВМОПРИЖИМЫ ЛИСТА ДЛЯ ПЕРЕХВАТА ПО ОСИ X И ДАТЧИК ОБНАРУЖЕНИЯ ДЕФОРМАЦИИ ЛИСТА | |
| ОСВЕЩЕНИЕ РАБОЧЕЙ ЗОНЫ | |
| ДЕТЕКТОР ВЫПОЛНЕНИЯ ПРОБИВКИ (ОТСУТСТВИЕ ЗАКЛИНИВАНИЯ ИНСТРУМЕНТА) | |
| АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ | |
| ВЫНОСНАЯ ПЕДАЛЬ УПРАВЛЕНИЯ С КНОПКОЙ АВАРИЙНОЙ ОСТАНОВКИ |
|
СИСТЕМА ЧПУ FANUC Альтернативные системы ЧПУ позволяют получить максимально близкое к требованиям заказчика оборудование и совместить с уже имеющимися станками на производстве. |
|
|
ИЗМЕНЕНИЕ КОНФИГУРАЦИИ ИНСТРУМЕНТАЛЬНОГО БАРАБАНА Позволяет подобрать оптимальное количество и конфигурацию инструментальных станций удовлетворяющих потребностям производства. |
|
|
ШАРИКОВЫЙ, ЛИБО КОМБИНИРОВАННЫЙ РАБОЧИЙ СТОЛ Для перемещения листового металла различной толщины. |
|
|
ПОДЪЕМНОЕ УСТРОЙСТВО ДЛЯ СМЕНЫ ИНСТРУМЕНТА Используется для облегчения замены инструмента станций С, D, E. |
|
|
СИСТЕМА АВТОМАТИЧЕСКОЙ ЗАГРУЗКИ ЗАГОТОВОК Позволяет автоматизировать производство. |
|
| КОНДИЦИОНЕР ДЛЯ ЭЛЕКТРОШКАФА | |
| ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ CNC CAD С ВЫБОРОМ ЯЗЫКА, ВКЛЮЧАЯ РУССКИЙ | |
| ИЗМЕНЕНИЕ КОЛИЧЕСТВА СТАНЦИЙ В РЕВОЛЬВЕРНОМ БАРАБАНЕ | |
| ФУНКЦИЯ МАСЛЯНОГО ТУМАНА | |
| АВТОМАТИЧЕСКОЕ ПОЗИЦИОНИРОВАНИЕ ЗАЖИМОВ ЛИСТА, В ЗАВИСИМОСТИ ОТ РАЗМЕРОВ ЗАГОТОВКИ | |
| ДОПОЛНИТЕЛЬНЫЙ ЗАЖИМ ЛИСТА | |
| ДОПОЛНИТЕЛЬНАЯ СЕКЦИЯ РАБОЧЕГО СТОЛА 1300 Х 835 ММ | |
| СВЕТОВАЯ СИСТЕМА ЗАЩИТЫ ПЕРИМЕТРА СТАНКА |
