Особенности и назначение

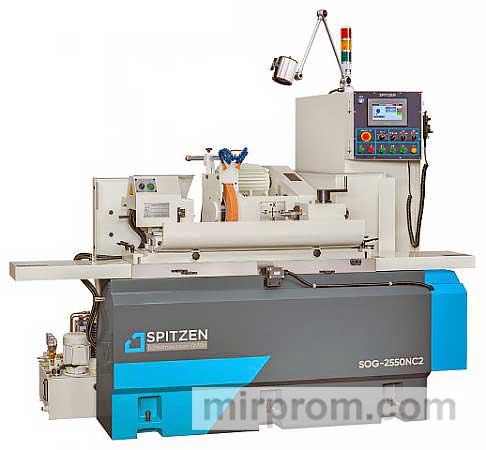

Универсальная шлифовальная машина круглого сечения SOG предназначена для обработки тел вращения, обеспечивая высокоточное наружное и внутреннее шлифование конических и цилиндрических поверхностей, а также торцевых плоскостей деталей типа:
-
вала,
-
втулки,
-
оси,
-
цилиндра,
-
фланца,
-
крышки и других.
Привод машины может быть ручным, гидравлическим или сервоприводным, в зависимости от конфигурации оборудования. Обработка деталей возможна с любой стороны за счет поворота рабочей головки.
Точность обработки соответствует европейским стандартам, предъявляемым к круглошлифовальным станкам.
Область применения
Шлифовальные машины SOG используются на предприятиях среднего и мелкосерийного производства, в инструментальном производстве, а также на предприятиях, предоставляющих услуги по шлифовке (слесарные цехи, сервисные центры по заточке инструментов, автосервисы и другие).
Конструктивные особенности
S - полуавтоматическое оборудование:
-
Продольное перемещение стола осуществляется гидравлической системой, поперечное перемещение шлифовальной головки регулируется вручную с помощью механического маховика.
-
Быстрая подача и снятие шлифовального круга осуществляется с использованием гидроцилиндра.
НЗ - автомат с цифровым контроллером:
-
Продольное перемещение стола контролируется гидравлической системой, поперечное перемещение шлифовальной головки автоматизировано по заданной программе.
ЧПУ - станок с числовым программным управлением:
-
Продольное и поперечное перемещения стола и шлифовальной головки осуществляются автоматически с помощью BCH и сервоприводов в соответствии с программой.
Комплект поставки
Стандартный комплект включает:
-
шлифовальный круг с фланцем (1 комплект);
-
алмазный держатель инструмента для правки круга (1 комплект);
-
набор инструментов (1 комплект);
-
твердосплавные центры (2 шт.);
-
систему подачи охлаждающей жидкости;
-
гидробак с насосом;
-
рабочее освещение;
-
руководство по эксплуатации на русском языке;
-
дополнительное устройство для внутреннего шлифования;
-
устройство для правки внутреннего и наружного шлифовальных кругов;
-
устройство для правки шлифовального круга, смонтированное на задней бабке;
-
устройство для угловой правки шлифовального круга;
-
устройство для радиальной правки шлифовального круга;
-
носитель с эксцентриковым зажимом (6 шт.);
-
держатели заготовок (2 шт.);
-
двухточечную неподвижную люльку;
-
трехточечную неподвижную люльку (регулируемую);
-
регулируемый трехкулачковый патрон;
-
регулируемый четырехкулачковый патрон;
-
магнитный фильтр СОЖ;
-
бумажный фильтр СОЖ;
-
комбинированный магнитно-бумажный фильтр СОЖ;
-
приспособление для ручной правки шлифовального круга без автокомпенсации;
-
приспособление для автоматической правки шлифовального круга (для серии NC) с автокомпенсацией;
-
балансировочный стенд с оправкой;
-
приспособление для полуавтоматической балансировки шлифовального круга;
-
запасной шлифовальный круг с фланцем.
Технические характеристики
-
Производитель: SPITZEN
-
Вращаемый диаметр заготовки над столом: 200 мм
-
Расстояние между центрами: 400 мм
-
Максимальный диаметр шлифования: 160 мм
-
Минимальное перемещение шлифовальной бабки: 0,001 мм
-
Максимальная масса заготовки в центрах: 60 кг
-
Тип шлифования: круглое наружное шлифование
-
Частота вращения шпинделя передней бабки: 10 - 600 об/мин
-
Конус передней бабки: МК3
-
Диаметр шлифовального круга: 305 мм
-
Угол поворота передней бабки: -30° ~ +90°
-
Конус пиноли задней бабки: MT3
-
Угол поворота стола: -3° ~ +13°
-
Мощность привода шлифовального круга: 2,2 кВт
-
Мощность привода передней бабки: 0,37 кВт (инвертер)
-
Размеры шлифовального круга: Ø 305 x 38 x Ø 127 мм
-
Габаритные размеры: 2370 мм (длина) x 1450 мм (ширина) x 1730 мм (высота)
-
Масса: 2000 кг
