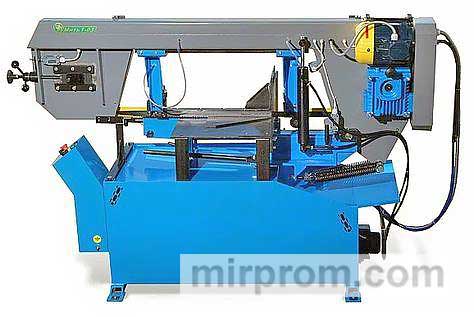

Техническая спецификация металлической ленточной пилы модели 1-03
Основные характеристики
-
Максимальный диаметр разрезаемой заготовки: 400 мм
-
Диапазон углов резания: от 0° до 50°
Область применения
Ленточная пила предназначена для резки следующих материалов:
-
Легкие сплавы
-
Цветные металлы
-
Конструкционные стали
-
Высоколегированные стали
-
Нержавеющие стали
-
Быстрорежущие стали
-
Высокопрочный чугун
Конструктивные особенности
-
Пильная рама оснащена гидравлическим приводом с регулируемым дросселем, обеспечивающим подъем и опускание рамы.
-
Подъем рамы осуществляется вручную.
-
Заготовка подается и фиксируется с помощью внутренних приспособлений.
Технические параметры
-
Максимальная высота и ширина реза (при различных углах резания):
-
При угле 90°:
-
Круг: 400 мм
-
Прямоугольник: 500 x 320 мм
-
Квадрат: 320 x 320 мм
-
-
При угле 30°:
-
Круг: 400 мм
-
Прямоугольник: 380 x 320 мм
-
Квадрат: 320 x 320 мм
-
-
При угле 50°:
-
Круг: 280 мм
-
Прямоугольник: 380 x 320 мм
-
Квадрат: 240 x 240 мм
-
-
-
Размеры пильного стола: 455 мм x 375 мм
-
Размеры полотна ленты: 4335 мм x 34 мм x 1,1 мм
-
Ширина пропила: не более 2,2 мм
-
Линейная скорость полотна: 18 м/мин, 47 м/мин, 66 м/мин
-
Режущая способность: до 27 см²/мин
-
Допустимая вертикальная нагрузка на тиски без дополнительных опор: 20000 Н
-
Габаритные размеры станка: 2200 мм x 900 мм x 1400 мм
-
Масса станка: не более 490 кг
Дополнительные опции
-
Частотный преобразователь для плавного регулирования скорости резания.
-
Маслостанция, включающая:
-
Гидравлический подъем/опускание пильной рамы.
-
Гидравлический захват/освобождение тисков.
-
-
Рольганги различных типов:
-
Секционный рольганг (2000 мм x 500 мм).
-
Секционный рольганг (2500 мм x 500 мм).
-
Усиленный секционный рольганг (2500 мм x 500 мм).
-
-
Устройство для измерения параметров реза.
Логистика и таможенное оформление
Склад готовой продукции расположен в Смоленске. Все таможенные процедуры завершены.
