Максимальный диаметр разрезаемой заготовки составляет до 300 мм. Угол резания регулируется в диапазоне от 0 до 45 градусов.

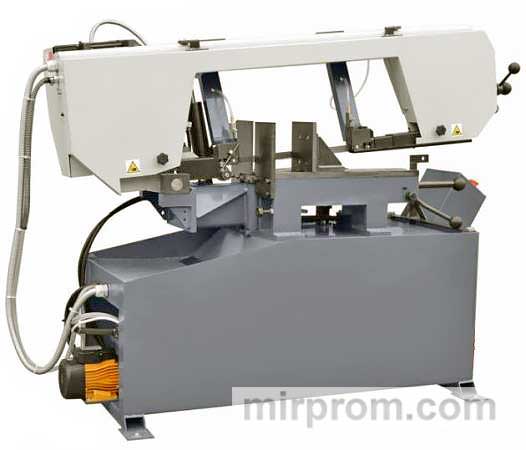

Данный станок предназначен для резки легких сплавов, цветных металлов, конструкционных, высоколегированных, нержавеющих и быстрорежущих сталей, а также высокопрочного чугуна с использованием замкнутого ленточного полотна.
Станок функционирует в штучном режиме. Заготовка зажимается тисками с ручным механизмом быстрого зажима материала. Поворот рамы обеспечивает возможность резки заготовки под различными углами с высокой точностью, что исключает необходимость дополнительной обработки и поворота самой заготовки, что особенно удобно для производственных помещений с ограниченной площадью.
Рама станка может поворачиваться в двух направлениях относительно оси, параллельной углу 0 градусов. Подача пильной рамы при резке осуществляется с помощью гидропривода, управляемого дросселем. Подъем рамы производится вручную. Заготовка подается и закрепляется с помощью внутренних фитингов.
Технические характеристики:
Максимальная высота и ширина резания:
-
При угле резания 90 градусов:
-
Круг - 300 мм
-
Прямоугольник - 420 x 240 мм
-
Квадрат - 240 x 240 мм
-
-
При угле резания 30 градусов:
-
Круг - 220 мм
-
Прямоугольник - 280 x 220 мм
-
Квадрат - 220 x 220 мм
-
-
При угле резания 45 градусов:
-
Круг - 180 мм
-
Прямоугольник - 220 x 180 мм
-
Квадрат - 180 x 180 мм
-
Размер ленточного полотна: 3350 x 27 x 0,9 мм Ширина среза: 1,8 мм Линейная скорость полотна: 30, 50, 70 м/мин Режущая способность: до 28 см²/мин Габаритные размеры станка: 1850 x 1000 x 1300 мм (DxWxH) Масса: не более 350 кг
Дополнительные опции:
-
Преобразователь частоты для плавного регулирования скорости резания
-
Маслостанция для гидравлического подъема/опускания плечевого корпуса и гидравлического захвата/освобождения тисков
-
Рольганг секционного конвейерного типа (размеры: 2000 мм x 500 мм, 2500 мм x 500 мм, усиленный вариант 2500 мм x 500 мм)
-
Устройство для измерения резки
Склад готовой продукции расположен в Смоленске. Все таможенные процедуры завершены.
Назначение: обработка металлических материалов.
