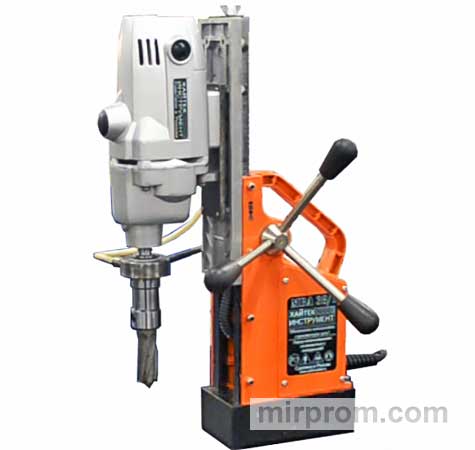

В качестве привода используется магнитный сверлильный станок MBA-38/1, оснащённый двигателем мощностью 1150 Вт и односкоростным редуктором. Соединительный размер инструмента соответствует стандарту Морзе № 2. Магнитная стойка, полностью унифицированная с высоконадёжным сверлильным станком MBA55, позволяет существенно сократить первоначальные затраты и обеспечить переход на более высокий уровень качества.
Технические характеристики сверлильного станка
-
Диапазон спирального сверления: 1-20 мм
-
Диапазон свёрл: 12-38 мм
-
Мощность двигателя: 1150 Вт
-
Напряжение питания: 230 В
-
Ход подачи сверла: 150 мм
-
Пустая скорость: 680 об/мин
-
Стандарт стыковки инструментов: Weldon 19
-
Дополнительный держатель: патрон 3-16 мм
-
Усилие прижима магнита: 22 000 Н
Особенности сверлильного станка с магнитной подушкой
Мощность двигателя и крутящий момент позволяют сверлить 10-мм стальной лист корончатым сверлом диаметром 27-28 мм за 25 секунд. Максимальный диаметр используемого корончатого сверла составляет 38 мм, а максимальная толщина листа, который может быть просверлен на этом станке, достигает 55 мм. Ход сверлильной головки составляет 150 мм. Комплектация включает трёхкулачковый патрон с KM2 оправкой для спиральных свёрл диаметром до 16 мм и гнездо шпинделя для установки свёрл с коническим хвостовиком. Рукоятка подачи сверла может быть переставлена в обе стороны, что обеспечивает возможность работы с левосторонними и герметичными сверлильными станками.
Стандартная комплектация магнитного сверлильного станка MVA38/1
-
Держатель для корончатого сверла с хвостовиком Weldon 19
-
Система подачи охлаждающей жидкости в центр сверла
-
Трёхкулачковый патрон для спиральных свёрл с цилиндрическим хвостовиком диаметром от 3 до 16 мм
Дополнительные функции
-
Возможность установки врезного адаптера для труб диаметром 650 мм (AKST3 адаптер)
Комплектация
-
Трёхкулачковый патрон с ключом, рассчитанный на диаметр до 16 мм
-
Магнитный сверлильный станок с кронштейном и хвостовиком 19 Weldon
-
Ключ подачи охлаждающей жидкости для смены инструмента и регулировки подачи
-
Бак охлаждающей жидкости с трубкой
-
Предохранительная цепь
Технические параметры
-
Тип станка: расточной
-
Вид станка: горизонтально-расточной
-
Степень автоматизации: ручное управление
-
Назначение: по металлу
-
Тип станка: вертикально-сверлильный
