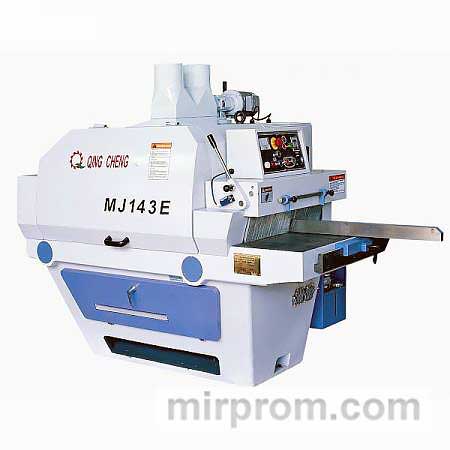

Описание многоканального станка для продольной распиловки брусков
Многоканальный станок предназначен для продольной распиловки древесных брусков двухвалкового, трехвалкового и четырехвалкового типов с максимальной высотой до 120 мм. Высокая точность пильного вала обеспечивает чистоту поверхности и геометрическую точность деталей, соответствующую стандартам строгальных станков. Вертикальное перемещение шпинделя позволяет использовать пилы различных диаметров.
Заготовка подается на станок с помощью конвейера с "водолазной" гусеницей. Скорость подачи регулируется бесступенчато с помощью инвертора, что обеспечивает высокую гибкость и точность процесса. Заготовка перемещается по боковой направляющей линейке и верхним гладким неприводным роликам, подъем и опускание которых осуществляется с помощью сервопривода.
Основные технические характеристики:
-
Размеры обрабатываемого материала: толщина 10-120 мм, ширина неограниченная.
-
Максимальное расстояние между крайними пилами: 300 мм.
-
Диаметр пилы: 380 мм.
-
Количество пил: до 5 штук.
-
Скорость подачи: 7,5-30 м/мин.
-
Частота вращения пил: 4000 об/мин.
-
Установленная мощность: 39,6 кВт.
-
Габаритные размеры: 2300 х 1500 х 1450 мм.
-
Масса: 2300 кг.
Конструктивные особенности:
-
Цельная чугунная станина обеспечивает максимальную стабильность и надежность работы, исключая возможность вибрации даже при обработке массивных заготовок.
-
Рельсы и конвейерные цепи выполнены из высокопрочного термообработанного материала, что гарантирует точность обработки и длительный срок службы.
-
Консольный вал позволяет обрабатывать заготовки неограниченной ширины и упрощает процесс смены пилы.
-
Централизованная система смазки увеличивает срок службы узлов и механизмов, снижая влияние человеческого фактора при обслуживании.
-
Гусеничный подающий конвейер оснащен автоматической системой смазки с таймером и щетками, что значительно увеличивает ресурс гусеницы.
-
Эргономичный пульт управления с инвертором обеспечивает бесступенчатую регулировку скорости подачи.
-
Двойная (верхняя и нижняя) когтевая завеса для защиты оператора соответствует требованиям безопасности деревообрабатывающего оборудования.
-
Электромеханическое изменение высоты пропила с базовыми роликами обеспечивает высокую точность и скорость регулировки.
Преимущества: Многоканальный станок значительно превосходит существующие модели многоканальных машин отечественного производства по технико-экономическим показателям. Его конструктивные особенности и технические характеристики обеспечивают высокую производительность, надежность и точность обработки, что делает его оптимальным выбором для промышленного использования.
