Промышленный вертикальный сверлильный станок модели 2S125 предназначен для обработки деталей из различных конструкционных материалов посредством сверления, зенковки, рассверливания и других операций. Данная модель находит применение в единичном, мелкосерийном и серийном производстве, а также в ремонтных мастерских и небольших компаниях.
Конструкция и эксплуатационные характеристики
Станок 2S125 способен сверлить отверстия диаметром от 3 до 25 мм и нарезать резьбу метрического профиля от М3 до М33 в стали марки 45. Масса оборудования составляет 430 кг. Шпиндель станка приводится в движение электродвигателем мощностью 1,5 кВт через коробку скоростей, обеспечивая 9 скоростей вращения в диапазоне от 90 до 1400 оборотов в минуту. Максимальная глубина сверления составляет 150 мм, а наибольшая высота обрабатываемой заготовки — 500 мм.
Конец шпинделя выполнен в соответствии с ГОСТ 25557 (Конусы инструментальные) и имеет форму конуса Морзе №3 с точностью по степени АТ8. Обработка производится с использованием высокоскоростного режущего и твердосплавного инструмента.
Машина может быть оснащена функцией реверсирования главного двигателя, что позволяет выполнять операции по нарезанию отводов. Кроме того, станки моделей 2S125 и 2S125-04 поддерживают растяжение отверстий, включая те, которые расположены на расстояниях с допусками 11 квалитета.
Модификации и функциональные особенности

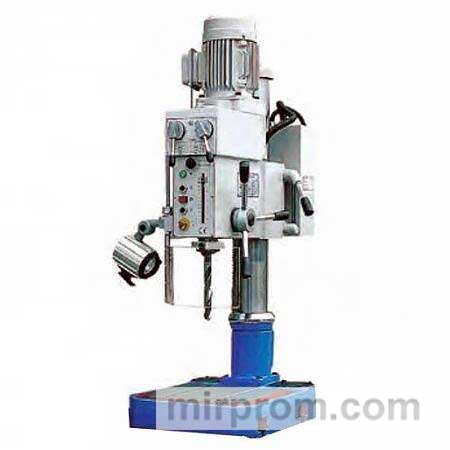

Станок 2S125-01 представляет собой настольную версию модели 2S125 с укороченной колонной и предназначен для выполнения всех видов сверлильных операций в условиях ограниченного пространства. Он может использоваться в небольших мастерских и магазинах.
Модель 2S125-04 оснащена автоматической подачей шпинделя и предназначена для выполнения аналогичных операций с автоматической подачей инструмента.
Климатические и технические характеристики
Оборудование имеет климатическое исполнение UKhL4 или ТЗ по ГОСТ 15150-69 и класс точности Н по ГОСТ 8-82Ye. Габаритные размеры станка составляют 740х500х1500 мм, потребляемая мощность — 0,75 кВт. Максимальная резьба, которую можно нарезать (сталь), имеет диаметр М16, а максимальная глубина сверления (сталь) — 25 мм. Диапазон скоростей шпинделя варьируется от 125 до 2825 оборотов в минуту. Размеры рабочей поверхности стола составляют 310х320 мм.
