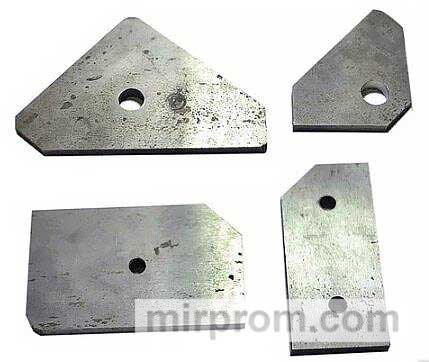

Комплект сменных ножей для резки уголка на пресс-ножницах NG5222
Комплект сменных ножей предназначен для использования с пресс-ножницами моделей NG5222 и NV5221B. В соответствии с технической документацией оборудования (паспортом станка), данный комплект обозначается как комплект № 14D (10D).
Характеристики режущего инструмента:
-
Материал изготовления: сталь 6KhV2S.
-
Соответствие стандартам: ГОСТ 5950-2000.
-
Применение: комплект устанавливается на пресс-ножницы модели NG-5222 для резки уголка сортового сечения с углом 125х125х12 мм.
Размеры ножей:
-
Угловые ножи:
-
Три ножа размером 175х132х12 мм и 110х85х12 мм.
-
-
Прямоугольные ножи:
-
Два ножа размером 135х85х12 мм и 130х60х12 мм.
-
Конструкция и установка:
Комплект включает уголковый и круговой режущий инструмент, состоящий из неподвижных ножей-пластин (3, 4) и подвижного ножа-пластины. Неподвижные ножи-пластины крепятся к гнезду станины, а подвижный нож-пластина — в гнезде сортовой секции ножниц.
Для установки комплекта на комбинированных пресс-ножницах NG-5222 необходимо выполнить следующие действия:
-
Установить неподвижную пластину на нож 1 в перевернутом положении.
-
Обеспечить крепление неподвижной пластины к гнезду станины.
-
Установить подвижный нож-пластину в гнезде сортовой секции ножниц.
Особенности исполнения:
-
Углы резания ножей варьируются в зависимости от исполнения:
-
Исполнение № 2–6: радиус для угла резания.
-
Исполнение № 9–12,5: радиус для угла резания.
-
Сечение угла № 7–8: под углом 90 градусов.
-
Упаковка:
Запасные части обрабатываются машинным маслом для обеспечения длительного срока хранения. Комплект упакован в коробки для последующей отгрузки клиенту.
Производитель:
МТЗ, Беларусь.
