Портальный вертикальный сверлильно-фрезерный станок с ЧПУ: конструкция, особенности и характеристики

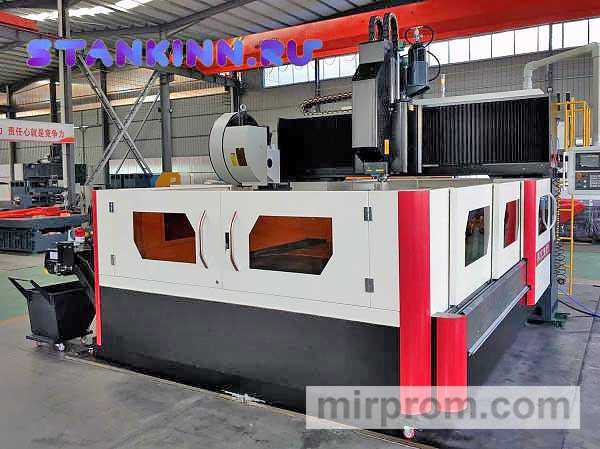

Портальный вертикальный сверлильно-фрезерный станок с неподвижным порталом и подвижным рабочим столом предназначен для обработки металлических заготовок, включая листовой металл, фланцы, клапаны, трубные доски и конструкционные элементы. Он способен выполнять широкий спектр операций, таких как фрезерование, растяжение, сверление, нарезание резьбы, зенковка и другие.
Конструктивные особенности станка
Рама портала станка выполнена из высокопрочного чугуна HT250 и обладает высокой жесткостью, что обеспечивает надежность и точность обработки. Неподвижная балка портала соединена с двойной стойкой и рамой с болтовым креплением. Рабочий стол перемещается вдоль оси X, шпиндельная коробка — вдоль оси Z на скользящей опоре (каретке), а каретка — вдоль поперечной балки по оси Y.
Основные элементы конструкции станка изготовлены из высокопрочного чугуна HT250. Это включает станину, рабочий стол, колонны, балку, каретку и шпиндельную коробку. Детали спроектированы с использованием трехмерного компьютерного моделирования для оптимизации конструкции. Ребра жесткости расположены рационально, что обеспечивает высокую прочность и жесткость. Все конструктивные элементы проходят полный цикл термообработки для устранения внутренних напряжений и повышения эксплуатационных характеристик.
Рабочий стол
Рабочий стол станка имеет литую конструкцию из высокопрочного чугуна HT250 с Т-образным пазом для крепления заготовок. Направляющие оси X представляют собой импортные линейные направляющие большой мощности с низким коэффициентом трения, высокой чувствительностью и точностью позиционирования. Привод оси X осуществляется сервомотором через редуктор и шариковый винт, обеспечивая точное перемещение стола.
Портальная рама
Портальная рама станка изготовлена из высокопрочного чугуна HT250 с рационально расположенными ребрами жесткости. Траверса рамы оснащена импортными линейными направляющими большой мощности. Привод оси Y осуществляется серводвигателем через шарико-винтовую пару и муфту, обеспечивая точное перемещение каретки с шпиндельным узлом.
Шпиндельная бабка
Шпиндельная бабка станка оснащена четырьмя линейными направляющими для обеспечения высокой жесткости и точности позиционирования. Привод оси Z осуществляется сервомотором через шарико-винтовую пару, что позволяет шпиндельной бабке перемещаться вверх и вниз. Двигатель оси Z имеет функцию автоматического торможения, предотвращая вращение вала при отключении питания. Ось Z оснащена пневматической подвеской для обеспечения стабильности.
Шпиндель станка выполнен высокоскоростным тайваньским производителем KENTURN с системой внутреннего охлаждения, что обеспечивает высокую точность и производительность.
Защита и система смазки
Для защиты направляющих осей X и Y используются телескопическая и гибкая защитные крышки из нержавеющей стали соответственно. Автоматическая система смазки обеспечивает подачу смазочного материала на подшипники, направляющие и пары шариковых винтов осей X, Y и Z.
Система ЧПУ
Станок оснащен стандартной системой ЧПУ с управлением Beijing KND, обеспечивающей полный набор функций и простоту управления. Система поддерживает интерфейс связи RS-232 и USB, а также соответствующее программное обеспечение.
Фильтрация охлаждающей жидкости
Вертикальные сверлильно-фрезерные станки с ЧПУ оснащены центральной системой фильтрации SOC в качестве стандартного оборудования. Система внутреннего распыления воды предотвращает запутывание стружки на инструменте, снижает износ и продлевает срок службы инструмента.
Контроль качества
Каждый станок проходит калибровку с использованием лазерного интерферометра RENOM UK ISHAW. Это позволяет точно проверить и компенсировать ошибки основного тона, люфта и точность позиционирования, обеспечивая динамическую и статическую стабильность станка.
Для проверки точности круговой траектории используется система Renishaw QC20-W, что позволяет корректировать геометрическую точность машины и обеспечивать высокую точность трехмерной обработки.
Технические характеристики
Тип станка: вертикально-сверлильный Вид станка: одношпиндельный Степень автоматизации: ЧПУ Тип электродвигателя: асинхронный Мощность: 22 кВт
