Особенности
НАЗНАЧЕНИЕ:
Для получения высококачественных ламелей с качеством готовой клееной поверхности.
ПРИМЕНЕНИЕ:
Станок для ламинирования каркаса QUADRO FRAME SAW идеально подходит для паркета, паркетной доски, инженерной доски, доски контейнера и других столярных изделий. Также может использоваться как карандашная доска или карандашная заготовка. Станок для изготовления жалюзи, музыкальных инструментов, заготовок для лыж.
ПОЛУЧЕННЫЕ ПРОДУКТЫ:
СХЕМЫ МЕХАНИЧЕСКОЙ ОБРАБОТКИ:
Пример модели FR-15-20
ХАРАКТЕРИСТИКИ:
ДОПОЛНИТЕЛЬНО:
| Производитель | Quadro |
| Высота пропила, мм | 250 |
| Толщина заготовки, мм | 30 - 200 |
| Скорость подачи, м/мин | 0,1 - 1,5 |
| Ширина пропила, мм | 1,1, 1,25, 1,4 |
| Ширина заготовки при центральной линейке, мм | 2 х 30 - 90 |
| Ширина заготовки при боковой линейке, мм | 60 - 200 |
| Мин. длина заготовки, мм | 300 (180) |
| Макс. длина заготовки, мм | Не ограничена |
| Мин. толщина получаемой ламели, мм | 2 |
| Точность пиления при высоте заготовки (до 120 мм), мм | ± 0,1 |
| Мощность главного привода, кВт | 18 |
| Мощность двигателя пильного вала, кВт | 18 |
| Ход пильной рамы, мм | 210 |
| Количество пильных полотен, шт. | 24 |
| Мощность потока воздуха, м³/час | 1300 |
| Частота ходов, шт/мин | 480 |
| Давление в пневмосистеме, Бар | 6 |
| Длина, мм | 3600 |
| Ширина, мм | 930 |
| Высота, мм | 2500 |
| Вес, кг | 2700 |

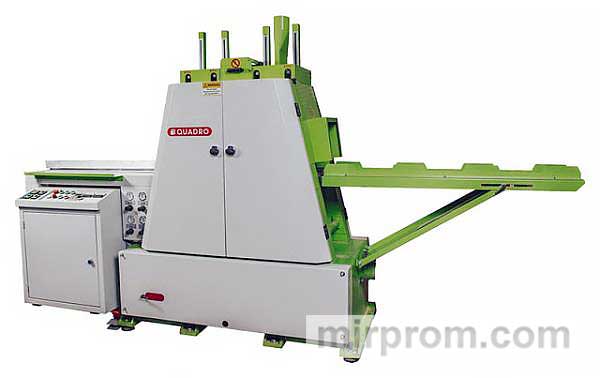

Рамнопильный станок QUADRO. Серия FRAME SAW
Контакты
Технические характеристики
|
БОКОВОЙ УПОР |
|
|
ЦЕНТРАЛЬНЫЙ УПОР |
|
|
МНОГОКАНАЛЬНЫЙ УПОР |
|
| 1. УЗЕЛ ОХЛАЖДЕНИЯ ПИЛЬНЫХ ПОЛОТЕН | |
| 2. УЗЕЛ ОЧИСТКИ ПИЛЬНЫХ ПОЛОТЕН (ОПЦИЯ) |
|
ВЫСОКАЯ ТОЧНОСТЬ ПИЛЕНИЯ ДО 0,1 ММ Станок оснащен пильными полотнами, которые позволяют получать высококачественные и точные ламели, готовые под склейку. Минимальный размер ламели - 2 мм в сочетании с тонким пропилом от 1,1 до 5 мм. |
|
|
ПОСТАВ ПИЛЬНЫХ ПОЛОТЕН Одновременно на станок можно установить до 24 пильных полотен в зависимости от режимов пиления и породы древесины. |
|
|
ЛИТАЯ СТАНИНА СТАНКА Станок имеет большой вес и высокую виброустойчивость. Это позволяет получать продукцию высокой точности. Так же это способствует повышенному ресурсу пильных полотен до заточки. |
|
|
ВЫСОКОТОЧНАЯ КОНСТРУКЦИЯ СТАНКА Ход и угол пильной рамки рассчитан таким образом, чтобы достигалось максимальное качество и точность получаемых ламелей. |
|
|
СИСТЕМА ПОДАЧИ Станок оснащен мощной подающей роликовой группой для обеспечения стабильной подачи заготовок. |
|
|
РЕГУЛИРОВКА ПРИЖИМОВ Осуществляется максимально быстро с визуализацией по линейке. |
|
|
ПРИЖИМНАЯ ГРУППА БОКОВЫХ И ВЕРХНИХ РОЛИКОВ Имеет ход для быстрого зажима заготовок и пневматическую регулировку усилия прижима. |
|
|
РЕГУЛЯТОРЫ ДАВЛЕНИЯ На все прижимные ролики позволяют точно определить усилие прижима в зоне резания. |
|
|
ДАТЧИКИ ТЕМПЕРАТУРЫ Установлены на направляющие. Защищают станок от перегрузки. При ошибках оператора и увеличению температуры до критических значений автоматически отключат станок. |
|
|
СИСТЕМА СМАЗКИ Станок оснащен автоматическим насосом, с помощью которого происходит своевременная подача масла на направляющие. |
|
|
РЕГУЛИРОВКА СКОРОСТИ ПОДАЧИ МАТЕРИАЛА Осуществляется при помощи инвертора с центральной панели. Скорость подачи зависит от породы древесины и режимов резания. |
|
|
ЗАЩИТА ОТ ПЕРЕГРУЗКИ ГЛАВНОГО ДВИГАТЕЛЯ Осуществляется при помощи амперметров |
|
|
СИСТЕМА ОХЛАЖДЕНИЯ И УДАЛЕНИЯ ОПИЛОК В базовой комплектации станок оснащен мощным вентилятором для обдува рамы с поставом пил. |
|
|
МНОГОКАНАЛЬНАЯ НАПРАВЛЯЮЩАЯ Позволяет обрабатываться сразу несколько заготовок в зависимости от количества каналов. |
|
|
НАДЕЖНАЯ ПИЛЬНАЯ РАМА Изготовлена из новейшего сплава алюминия. Гарантированная точность пиления и долговечность конструкции. В комплекте со станком поставляется 2 штуки. |
| ПИЛЬНОЕ ПОЛОТНО
Тело пилы 0,7 мм и 0,8 мм. Толщина пропила 1,1 мм и 1,25 мм. |
|
| МНОГОКАНАЛЬНАЯ НАПРАВЛЯЮЩАЯ | |
| ПИЛЬНАЯ РАМКА | |
| ПРОСТАВКИ | |
| АВТОМАТИЧЕСКИЙ ЗАТОЧНОЙ СТАНОК | |
| АВТОПОДАТЧИК ДЛЯ КОРОТКИХ ЗАГОТОВОК |
