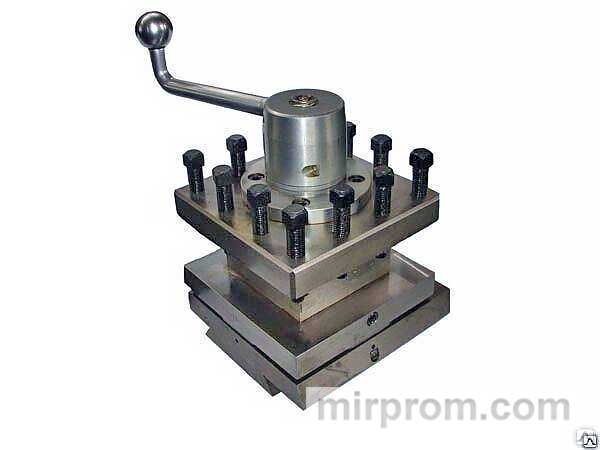

Инструментодержатель для токарного станка модели 16K40. В качестве примера рассмотрим функционирование и работу суппорта резцедержателя при использовании винтовой фрезы на станке модели 16K20.
Суппорт предназначен для фиксации режущего инструмента и обеспечения его поступательных движений. Конструкция суппорта включает каретку (нижние салазки) 1, которая перемещается по направляющим станины, поперечные салазки 2, скользящие по направляющим каретки 1, и поворотную часть 5 с направляющими для каретки фрезы (верхняя каретка) 4. Поворотная часть суппорта позволяет устанавливать её под различными углами относительно линии центров станка. Суппорт оснащён задним резцедержателем 3, который закреплён на поперечных салазках и используется для выполнения операций прорезания пазов.
Державка станка модели 16K20 (рис. 6.5 б) фиксируется на опоре посредством конического сопряжения. Фиксация осуществляется в четырёх основных положениях с помощью подпружиненного шара, расположенного в резцедержателе и перемещающегося в гнёздах основания конуса. При вращении рукоятки 1, колпачок 2 опускается вдоль резьбы центрального винта 3 опоры. Подпружиненные фрикционные блоки, связанные со штифтами, прижимаются к отверстию колпачка, передавая вращение резцедержателю. Во время зажима колпачок сначала поворачивается вместе с резцедержателем, а затем, преодолевая трение фрикционных колодок, окончательно навинчивается на винт, обеспечивая надёжную фиксацию резцедержателя.
