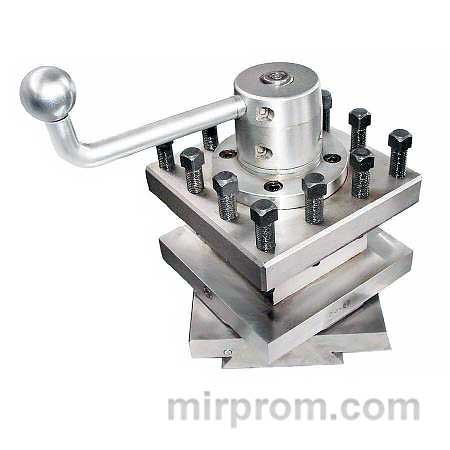

Резцедержатель в сборе 1В62Г

Инструментодержатель для 1V62G токарного станка. В качестве примера, работа и работа суппорта резцедержателя от винтовой фрезы 16K20 показана ниже. Принципиальных различий в устройстве и работе нет.

Суппорт используется для закрепления режущего инструмента и обеспечения его движений подачи. Суппорт (рис. 6.5, а) состоит из каретки (нижних салазок) 1, которая перемещается по направляющим рамы, поперечных салазок 2, скользящих по направляющим каретки 1, поворотной части 5 с направляющими, по которым перемещается каретка фрезы (верхняя каретка) 4. Поворотная часть суппорта может быть установлена под углом к линии центров машины. Суппорт имеет задний резцедержатель 3, который установлен на поперечных салазках и служит для прорезания пазов.

Державка 16K20 станка (рис. 6.5 б) может быть закреплена и надежно закреплена коническим сопряжением с опорой. Фиксация в основных четырех положениях осуществляется подпружиненным шаром, расположенным в резцедержателе и прыгающим в гнезда основания конуса. Когда резцедержатель поворачивается рукояткой 1 в начале, колпачок 2 опускается вдоль резьбы центрального винта 3 опоры, затем подпружиненные фрикционные блоки, связанные со штифтами, прижимаются к отверстию колпачка и, таким образом, передают вращение резцедержателю. При зажиме колпачок сначала поворачивается вместе с резцедержателем, а после того, как колпачок, преодолевая трение колодок, навинчивается на винт окончательно, надежно фиксируя резцедержатель.
