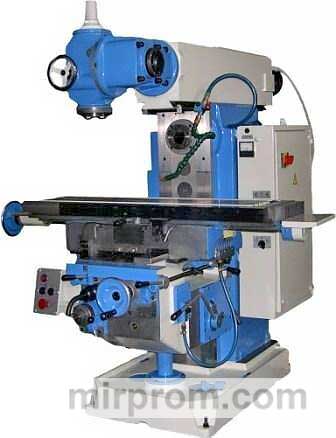

Широкоуниверсальный фрезерный станок ДЗФС 6К81Ш

Введение

Широкополосный фрезерный станок модели 6K81Sh представляет собой высокотехнологичное оборудование, предназначенное для выполнения фрезерных, сверлильных операций, а также операций зенковки и растачивания отверстий в заготовках из различных металлов и сплавов. Станок применяется как в серийном, так и в единичном производстве, включая мелкосерийное.

Технические характеристики

1. Универсальность: станок оснащён широким спектром зубчатых колёс, что позволяет использовать его в различных режимах обработки.

2. Автоматическая система смазки: предусмотрена автоматическая система поточной смазки узлов и движущихся деталей, обеспечивающая их надёжную работу.

3. Стабильность привода: главный привод станка отличается высокой стабильностью.

4. Техническое обслуживание: конструкция станка позволяет проводить техническое обслуживание и настройку оборудования без демонтажа крупных узлов, что упрощает и ускоряет процесс.

Конструктивные особенности и принцип действия

Основные компоненты станка включают подвижный ползун, на котором установлена поворотная головка с вертикальным шпинделем. Вращение шпинделей и перемещение стола осуществляются отдельными электродвигателями. Стол оснащён механической подачей и возможностью быстрого перемещения в продольном, поперечном и вертикальном направлениях.

Механические и ручные движения стола блокируются. Для остановки стола предусмотрены механические упоры и ручной тормоз. Повышенная мощность привода и жёсткость конструкции обеспечивают высокую производительность при работе на скоростных режимах.

Широкий диапазон скоростей шпинделя и подачи стола позволяет оптимизировать режимы резания для различных типов материалов. Вращение шпинделя и подача стола осуществляются отдельными приводами. Для торможения шпинделя используется электромагнитная муфта, что обеспечивает надёжную остановку.

Габаритные и весовые параметры

• Масса станка: 2500 кг

• Габаритные размеры: 2135x1725x2015 мм

• Напряжение питания: 3x380 В

• Мощность двигателя: 7.7 кВт

• Мощность двигателей подачи: 1.5 кВт

• Размеры рабочего стола: 250x1000 мм

• Класс точности по ГОСТ 8-82: П

• Конус шпинделя по ГОСТ 30064-93: ISO 50/ ISO 40

• Максимальное перемещение стола: 710/250/400 мм

• Количество подач стола: 16

Компоненты и принадлежности

Станок включает в себя следующие основные компоненты:

1. Рама (6R81G-11.001, 6R11-11.000)

2. Серьга (6R81G-11.000)

3. Ограждение (6R11-12.000)

4. Привод шпинделя (6R81G-21.01, 6Р11-21.01)

5. Коробка скоростей (6Р81Г-31.02)

6. Переключение коробки скоростей (6Р81Г-33.01)

7. Питательная коробка (6N81G-51.02A)

8. Редуктор (6N81G-52.01)

9. Коробка реверса (6N81G-53.01A)

10. Переключение подачи (6N81G-55.02)

11. Консоль (6N81G-60.05)

12. Стол (6N81G-70.01A, 6H81-70.01)

13. Система смазки стола и консоли (6H81G-83.02, 6H81-83.02)

14. Система охлаждения (6P81G-84.01, 6Р11-84.01, 6Р81Ш-84.01)

15. Электрический шкаф (6R81G-95.02A, 6Р81Ш-95.02А)

16. Электрооборудование (6R81G-99.05A, 6R11-99.06A, 6R81Sh-99.001A)

Средства управления

Управление станком осуществляется с помощью следующих элементов:

1. Выключатель сети

2. Выключатель насоса охлаждения

3. Шпиндельный выключатель направления

4. Кнопка «Пуск» шпинделя

5. Кнопка «Пуск» подачи

6. Общая кнопка остановки

7. Шпиндельная ручка выключателя скоростей

8. Шпиндельная ручка переключения переборки

9. Ручка выключателя подачи стола

10. Ручка привода загрузочной воронки

11. Механическая ручка приведения в действие вертикальной подачи

12. Механическая поперечная ручка приведения в действие подачи

13. Механическая продольная ручка приведения в действие подачи

14. Ручка ручного продольного движения стола

15. Ручка ручного вертикального движения стола

16. Ручка ручного движения стола

17. Ручка включения ускоренной подачи во всех направлениях

18. Ручка фиксации стола против вертикального перемещения

19. Ручка фиксации стола против продольного движения

20. Ручка фиксации стола против поперечного движения

21. Выключатель продольного механического движения стола

22. Выключатель вертикального движения стола

23. Ручка двигателя насоса смазывания

24. Местный выключатель освещения

25. Квадрат движения хобота

26. Квадрат приложения хобота

27. Винты и гайки для обеспечения верхних блоков против вращения (для 6P81 станка)

28. Гайка крепления серьги

29. Маховик перемещения пиноли

30. Рукоятка зажима пиноли

31. Квадрат вращения головки

32. Рукоятка переключения скорости шпинделя ползуна

33. Переключатель направления вращения шпинделя

34. Переключатель выбора шпинделя (горизонтальный, поворотный или оба)

35. Маховик включения и управления охлаждающей жидкостью

Заключение

Широкополосный фрезерный станок модели 6K81Sh является высокоточным и универсальным оборудованием, предназначенным для широкого спектра фрезерных и сверлильных операций. Его конструкция обеспечивает высокую производительность, надёжность и удобство эксплуатации, что делает его оптимальным выбором для различных производственных задач.
