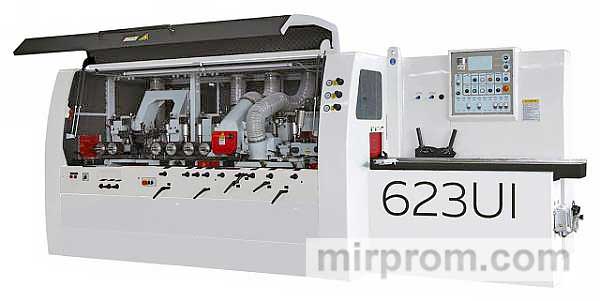

Станок четырехсторонний продольно-фрезерный Beaver 623UI

ШПИНДЕЛИ

Высокоточные, динамически сбалансированные шпиндели изготавливаются из термически обработанной стали. Все шпиндели проходят прецизионную обработку и контроль, что позволяет достигать безупречного качества строгания. Перед установкой на станок все шпиндели станка обкатываются в течение нескольких часов.

УНИВЕРСАЛЬНЫЙ ШПИНДЕЛЬ

Станок оснащен 6-м универсальным шпинделем. Классический универсальный шпиндель с возможностью поворота 360 градусов, что значительно расширяет производственный потенциал станка.

НАСТРОЙКА УНИВЕРСАЛЬНОГО ШПИНДЕЛЯ

Возможность быстрой настройки универсального шпинделя благодаря электромеханическому пульту значительно упрощает и снижает время на переналадку станка.

ПОДШИПНИКИ

Шпиндели собраны с применением высокоточных подшипников известной фирмы SKF (Европа) и не требуют смазки в процессе эксплуатации.

СТАНИНА

На всех четырехсторонних станках Beaver используется самый современный - комбинированный тип станины. Сама станина сварная, коробчатой формы, которая обрабатывается на японских металлообратывающих центрах с ЧПУ. Шпиндельные узлы, основной и подающий стол, редукторы и другие узлы, гасящие вибрацию изготовлены при помощи литья.

ХРОМИРОВАННЫЙ СТОЛ

Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0,3 мм) для достижения повышенной износоустойчивости. Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи.

ПАНЕЛЬ УПРАВЛЕНИЯ

Настройка всех шпинделей легко и удобно производится с передней панели станка, не открывая защитного ограждения. Отсчет размеров настройки производится по цифровым индикаторам с точностью 0,01 мм.

ДОПОЛНИТЕЛЬНЫЙ ПУЛЬТ

Дополнительный пульт управления, установленный на передней части станины, необходим для быстрой и удобной работы в режиме настройки станка. Обеспечивает удобство обслуживания и сокращает время переналадки.

УДОБНАЯ НАСТРОЙКА

Настройка боковой направляющей линейки и подающего стола легко производится посредством рычагов быстрой настройки с надежной фиксацией рукоятками зажима.

БОКОВАЯ ЛИНЕЙКА

На первый горизонтальный шпиндель устанавливается пазовая фреза и специальная линейка. Это позволяет формировать на заготовке сразу две базовых поверхности, что значительно повышает точность и качество обработки. Также благодаря этому можно убирать легкую кривизну заготовок, получая изделие точной геометрической формы.

СИСТЕМА ПОДАЧИ

Приводные верхние рифленые ролики на входе позволяют обрабатывать массивные заготовки, обеспечивая высокоточную и надежную подачу заготовок.

УПРАВЛЕНИЕ ПРИЖИМАМИ

Три независимых пневматических регулятора, управляющие прижимом трех независимых групп подающих роликов, обеспечивают безупречное позиционирование заготовки в процессе обработки в каждой зоне. Снижается время на переналадку станка, повышается производительность, в отличие от пружин – пневматика – стабильный и постоянный прижим заготовок на протяжении всего времени работы станка.

РЕДУКТОРЫ

Редукторная система привода подающих спаренных роликов через карданные валы обеспечивает надежную передачу крутящего момента на верхние и нижние ролики. Усиленные безлюфтовые редукторы обеспечивают мощную и стабильную подачу заготовок.

БОКОВОЙ ПРИЖИМ

Боковой прижим, установленный напротив правого вертикального шпинделя с пневматической регулировкой. Позволяет деликатно обрабатывать заготовки небольших сечений, исключая их повреждение.

ПРИВОДНЫЕ РОЛИКИ В СТОЛЕ

В базовой комплектации станка имеется 3 подающих приводных ролика в столе. Благодаря им на станке можно протягивать и обрабатывать заготовки естественной влажности, расширяя производственные возможности станка.

ИНВЕРТОР

Электронная система регулировки скорости подачи (инвертор). Позволяет плавно регулировать скорость подачи в широком диапазоне скоростей с центральной панели. Диапазон регулировки от 6 до 30 м/мин.

НАПРАВЛЯЮЩИЕ ОПОРЫ

Цилиндрические направляющие, разнесенные в начало и конец рабочей зоны станка увеличенного сечения. Благодаря мощной конструкции на станке возможно обработать массивные заготовки на протяжении всей смены и более.

АВТОМАТИЧЕСКИЙ КОНВЕЙЕР

По желанию заказчика станок может быть оснащен автоматическим устройством для подачи заготовок.

ЭЛЕКТРОКОМПОНЕНТЫ

При изготовлении станка используются одни из самых надежных в мире электрокомпонентов SCHNEIDER Electric.

ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ

Централизованная система смазки позволяет дистанционно осуществлять смазку узлов станка с помощью ручного насоса. При этом снижается время, затрачиваемое на обслуживание станка. Имеется отдельная система подачи смазки на рабочий стол, что исключает налипание смолы на столе и значительно снижает усилие на механизм подачи.

ПИЛЬНЫЙ УЗЕЛ

Возможность установки дисковых пил на универсальный шпиндель.
