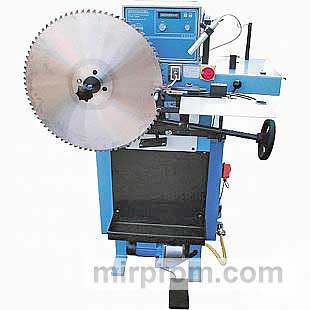

Станок предназначен для сварки твердосплавных пластин на зубьях дисковых пил с применением высокочастотных токов методом высокочастотной пайки.
Принцип работы станка включает пайку и равномерный отжиг, осуществляемые с использованием высокочастотного излучения. Отжиг производится с помощью медного изогнутого электрода (проволоки), что обеспечивает равномерное нагревание припоя, контактной поверхности и зуба пилы, в отличие от традиционных методов контактной пайки.
Область применения:
Данный станок отличается универсальностью благодаря широкому ассортименту обрабатываемых дисковых пил с наружным диаметром от 100 до 1000 мм (до 1600 мм – опция). Он рекомендуется для использования на лесопильных, мебельных и столярных предприятиях.
Также станок необходим для сервисных центров, специализирующихся на заточке и подготовке (ремонте) дереворежущего инструмента. Жёсткая станина и гидравлическое давление роликовых роликов обеспечивают высокое качество обработки дисковых пил.
Конструктивные особенности:
Рама:
Надёжная массивная станина обеспечивает необходимые жёсткость, виброустойчивость и надёжность станка, что гарантирует точность пайки твердосплавных наконечников на зубья дисковых пил. Из-за значительного веса машины фундамент для её установки не требуется.
Ручной режим пайки и отжига:
Сварка твердосплавных пластин на зубьях дисковых пил и отжиг осуществляются вручную. Пайка и отжиг производятся методом высокочастотной термообработки. Отжиг осуществляется с помощью медного изогнутого электрода, что обеспечивает равномерное распределение тепла на пайке, зоне припоя и зубе пилы, в отличие от традиционных методов контактной пайки.
Регулировка угла:
Конструкция станка предусматривает возможность регулировки параллельности между припоем и электродом.
Настройка диаметра пильного диска:
Регулировка диаметра пильного диска осуществляется с помощью винтовой пары (винт–гайка). Передний угол при пайке регулируется по градуированной шкале.
Весь процесс нагрева и пайки зубьев пилы осуществляется с использованием преобразователя, мощность которого составляет 2 кВт или 5 кВт в зависимости от параметров карбидных наконечников, таких как их длина, ширина и толщина.
Машина оснащена дистанционной педалью управления, которая позволяет контролировать текущий процесс переключения.
