Отличительные особенности
НАЗНАЧЕНИЕ:
Предназначен для окончания фрезерования пазов профиля прямоугольного сечения в стеновом клееном брусе здания или в твердом деревянном брусе с четырех сторон на поставку, можно произвести выборку двух пазов с помощью одного скандинавского шале-резака.
Выполнение щели по всему периметру бруса в одной поставке исключает образование щелей в углах дома при сборке.
Машина работает один цикл в минуту.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Используется для производства высококачественных профилированных деталей из клееных строительных брусков и массива древесины для деревянных домов на предприятиях и в деревянных домостроительных цехах.
ПОЛУЧЕННЫЕ ПРОДУКТЫ:
СХЕМЫ ОБРАБОТКИ:
>СТАНДАРТ:
ДОПОЛНИТЕЛЬНО:
| Производитель | IRONMAC |
| Диаметр пилы, мм | 600 |
| Посадочный диаметр шпинделей, мм | 50 |
| Частота вращения шпинделей, S-1 (об/мин) | 3000 |
| Общая установленная мощность, кВт | 5,5 |
| Минимальный, мм | 35 х 110 |
| Максимальный, мм | 200 х 250 |
| Минимальная длина обрабатываемого бруса, мм | 600 |
| Количество фрезерных головок, шт. | 4 |
| Диаметр шпинделей, мм | 40 |
| Длина шпинделей, мм | 250 |
| Установленная мощность, кВт | 4 x 4 |
| Частота вращения фрез, об⁄мин | 4130 |
| Горизонтальной группы, мм | 180 |
| Вертикальной группы, мм | 275 |
| Рабочее движение фрезерных головок | Пневматическое с регулируемым стабилизатором скорости |
| Глубина фрезеруемых пазов, мм | Макс. на вертикальной группе фрез 20, на горизонтальной группе фрез 60 |
| Прижим заготовки | Пневматический |
| Давление сжатого воздуха, мПа | 0,6 |
| Напряжение сети, В | 380 |
| Длина, мм | 2300 |
| Ширина, мм | 1880 |
| Высота, мм | 1850 |
| Вес, кг | 1750 |

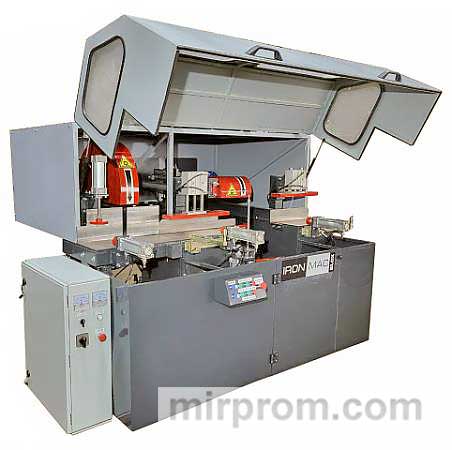

Станок для выборки чашек IRONMAC BLOX 4x4-200 с торцовочным узлом
Контакты
Технические характеристики
|
СТАНИНА Надежная массивная станина. Обеспечивает высокую жесткость и исключает деформацию в процессе эксплуатации, что гарантирует долговечность работы станка без потери точности обработки. |
|
|
ПИЛЬНЫЙ УЗЕЛ Предназначен для чистовой торцовки в размер деталей из стенового бруса. Плоскость торца детали строго перпендикулярна оси и является технологической базой при выполнении последующих технологических операций. |
|
|
ВАЛЫ ФРЕЗЕРНЫХ ШПИНДЕЛЕЙ Консольная конструкция посадочных валов фрезерных шпинделей позволяет быстро сменить инструмент. Возможность регулировки расстояния между валами позволяет быстро перенастраивать станок на необходимый размер обрабатываемых пазов и размер заготовок. |
|
|
ЛИНЕЙНЫЕ ВЫСОКОТОЧНЫЕ НАПРАВЛЯЮЩИЕ Применение линейных высокоточных направляющих для перемещения фрезерных суппортов обеспечивает высокую точность и качество обработки. |
|
|
ФРЕЗЕРНЫЕ СУППОРТЫ Ускоренный отвод вертикальных и горизонтальных фрезерных суппортов, за счет регулировки пневмопривода подачи, обеспечивает сокращение цикла обработки и увеличение производительности станка. Пневмоцилиндры и гидротормоза, установленные на станке, произведены в Европе. |
|
|
ПРИЖИМЫ ЗАГОТОВОК Надежные прижимы заготовок с помощью пневмо-цилиндров обеспечивают высокую точность обработки. Работа станка после зажима заготовки осуществляется в полу-автоматическом режиме, что обеспечивает высокую производительность и удобство работы на станке. |
|
|
БОКОВОЙ УПОР Подвижный боковой упор позволяет быстро и точно выставить нужный размер. Повышает производительность. |
|
|
ДАТЧИКИ ПОЛОЖЕНИЯ СУППОРТОВ Бесконтактные магнитные датчики положения суппортов обеспечивают высокое быстродействие и большую частоту включений. |
|
|
ГЕРКОНОВЫЙ ДАТЧИК На станке, в месте открывания кожуха, установлен герконовый датчик. В случае открытия крышки в процессе работы станка, станок сразу же выключается, суппорта возвращаются в исходное положение. Данная система безопасности соответствует европейским нормам и технике безопасности. |
|
|
БЛОК ПОДГОТОВКИ ВОЗДУХА Блок подготовки воздуха и распределители Европейского производства, обеспечат долгую и надежную работу станка. |
|
|
ПУЛЬТ УПРАВЛЕНИЯ Удобный пульт управления на передней панели станка. Амперметры в электрической схеме станка позволяют предотвратить перегрузку двигателей суппорта, а так-же настроить оптимальную скорость обработки чашки. |
|
|
АСПИРАЦИЯ Аспирация подключается к приямку под станком и с задней части кожуха. Позволяет эффективно отводить стружку от горизонтальных и вертикальных фрез. |
| 1 УЗЕЛ – ЧАШКА |
| УЗЕЛ ТОРЦОВОЧНЫЙ |
| УЗЕЛ ТОРЦЕВОГО ФРЕЗЕРОВАНИЯ |
| УЗЕЛ СВЕРЛЕНИЯ |
| КОМПЛЕКТ РЕЖУЩЕГО ИНСТРУМЕНТА |
| АСПИРАЦИЯ |
| КОМПРЕССОР |
| РОЛЬГАНГ С УПОРАМИ |
