Станок предназначен для заточки многозубого режущего инструмента, применяемого в деревообработке - сопловых фрез, строгальных головок, дисковых пил и торцевых фрез (хвостовых фрез и сверл).
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для мебельных и столярных комбинатов, где используются фасованные фрезы, строгие головки, концевые фрезы.
СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| Масса, кг | 60 |
| Производитель | IronMac |
| Потребляемая мощность, кВт | 0,55 |
| Частота вращения, об мин | 2860 |
| Типоразмер заточного круга, мм | 150 |
| Диаметры затач. свёрл, мм | 3-13 |
| Длина затач. строгальных ножей, мм | 630 |

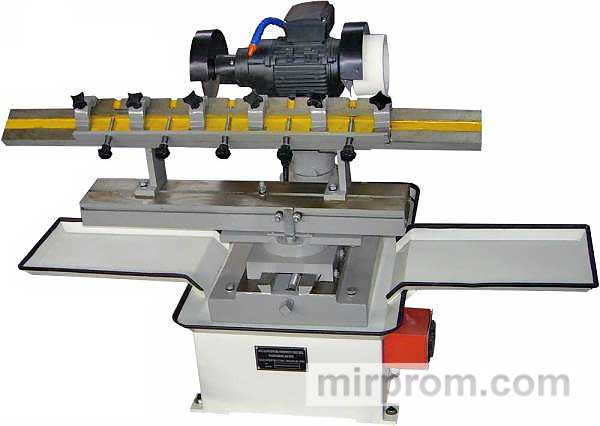

Универсальный заточный станок IronMac 163
Контакты
Технические характеристики
|
СТАНИНА Надежная сварная конструкция обеспечивает необходимую жесткость и виброустойчивость, что гарантирует высокую точность заточки инструмента. |
|
|
ОГРАНИЧИТЕЛИ ХОДА РАБОЧЕГО СТОЛА Ограничители хода позволяют регулировать полезный ход рабочего стола, это значительно экономит время заточки и увеличивает производительность станка. |
|
|
НАСТРОЙКА СЪЕМА Поперечное перемещение стола осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента |
|
|
ОТПРАВКА ДЛЯ НАСАДНЫХ ФРЕЗ Оправка для насадных фрез представляет собой консольный вал с переходными кольцами для фрез с различными посадочными диаметрами. Контроль угла заточки, съема и высоты зубьев фрезы осуществляется визуально. |
|
|
ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ ДИСКОВЫХ ПИЛ С ТВЕРДОСПЛАВНЫМИ НАПАЙКАМИ Приспособление для ручной заточки дисковых пил позволяет затачивать пилы диаметром до 500 мм. Контроль угла заточки, съема, шага и высоты зубьев осуществляется визуально. |
|
|
ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ НОЖЕЙ Приспособление для заточки ножей устанавливается на заточной стол станка и зажимается в Т-образный паз. Приспособление позволяет затачивать ножи с прямолинейной режущей кромкой до 630 мм. Контроль угла заточки и съема осуществляется визуально. |
|
|
ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ Приспособление для ручной заточки концевых фрез представляет собой державку с зажимным 3-х кулачковым патроном. Приспособление позволяет затачивать концевые фрезы диаметром 3-13 мм. Контроль угла заточки, съема и высоты зубьев осуществляется визуально. |
|
|
ЗАТОЧКА С ИСПОЛЬЗОВАНИЕМ СОЖ Заточка осуществляется с использованием СОЖ, что повышает качество заточки, препятствует перенагреванию напайки и увеличивает ресурс круга. |
