Станок предназначен для заточки строгальных ножей на задней грани, одновременно 4 ножа. Станок также затачивает дробильные, рубильные, гильотинные ножи и ножи для станков для резки бумаги.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Машина рекомендуется для мебельной и столярной промышленности, в которой используются машины Riesmus, обрастания и четырехместные машины (ножи длиной от 60 до 700 мм):
- деревообработка (столярное, домостроительное, лесопильное и мебельное производство),
- брикетирование древесной щепы, изготовление гранул,
- резка бумаги формата (печатные и рекламные агентства и т.д.),
- утилизация древесины и других отходов (пластмассы, стекла и т.д.
- Инструмент для резки древесины заточки сервисных центров.
СХЕМА ОБРАБОТКИ:
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
Процесс заточки выполняется вручную - перемещение каретки выполняется механически.
Длина хода каретки регулируется с помощью подвижных фиксаторов. Скорость движения каретки плавно регулируется. Общее удаление и снятие для каждого цикла регулируется вручную. Мощность электродвигателя круга заточки 1,5 кВт.
Поворотная пластина механическая. Поворачивают пластину с помощью маховика по градуированной шкале в диапазоне 0-90 град. На пластине устанавливают строгальные ножи и затачивают одновременно с 4 ножами - это гарантирует высокую точность заточки и как следствие одинаковые размеры и массу каждого заточенного ножа. Также возможна установка и заточка промышленных ножей (дробление, рубка, гильотина, резка бумаги и др.) на механической плите - ширина ножей до 150 мм.
IRONMAC 700 заточен абразивными, эльборными или алмазными шлифовальными кругами.
В качестве охлаждающей жидкости (хладагента) используется смешивающаяся с водой эмульсия, которая подается в зону заточки с помощью гибкого угольника, что предотвращает перегрев ножей и заточного колеса при заточке.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| Масса, кг | 250 |
| Производитель | IronMac |
| Потребляемая мощность, кВт | 1,5 |
| Частота вращения, об мин | 2830 |
| Типоразмер заточного круга, мм | 125 x 32 |
| Длина затач. строгальных ножей, мм | 60 - 700 |
| Ширина затач. строгальных ножей, мм | 15 - 45 |
| Толщина затач. строгальных ножей, мм | 3 - 15 |

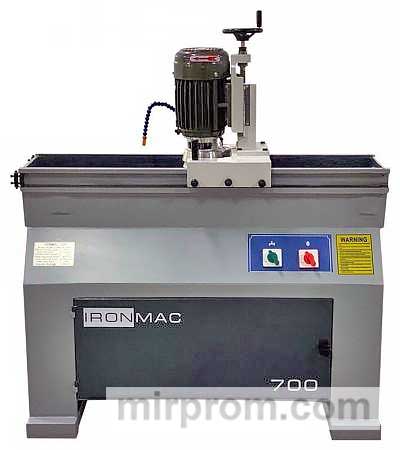

Станок для заточки ножей IronMac 700
Контакты
Технические характеристики
| ПАКЕТНАЯ ЗАТОЧКА
Станок позволяет осуществлять пакетную заточку – одновременно 4 ножа, это гарантирует высокую точность заточки и как следствие одинаковые размеры и массу каждого заточенного ножа. |
|
| СТАНИНА
Литая ванна из чугуна обеспечивает необходимую жесткость и виброустойчивость станка, что гарантирует высокую точность заточки инструмента. |
|
| НАПРАВЛЯЮЩИЕ
Литые направляющие являются частью станины и обеспечивают необходимую точность при заточке строгальных ножей. |
|
| ПРИВОД ПОДАЧИ
Движение каретки с заточным узлом осуществляется в ручном режиме за счет передачи шестерня-рейка, которая обеспечивает плавность процесса заточки. |
|
| НАСТРОЙКА СЪЕМА
Опускание шлифовального круга производится посредством передачи винт-гайка. Контроль величины опускания осуществляется цифровым |
|
| НАСТРОЙКА УГЛА ЗАТОЧКИ
Настройка угла заточки осуществляется поворотом заточного стола по градуированной шкале. Удобная настройка углов обеспечивает быструю подготовку станка к работе. |
|
| ОГРАНИЧИТЕЛИ ХОДА РАБОЧЕГО СТОЛА
Ограничители хода позволяют регулировать полезный ход рабочего стола, это значительно экономит время заточки и увеличивает производительность станка. |
|
| ЗАТОЧКА С ИСПОЛЬЗОВАНИЕМ СОЖ
Заточка осуществляется с использованием СОЖ, что повышает качество заточки, препятствует перенагреванию ножей и увеличивает ресурс круга. |
