6T13 Станок вертикальный консольный фрезерный
Станок имеется на складе в г. Электросталь, Московская область, Криулинский проезд, 5, корпус 28. Ведение переговоров во время проверки является целесообразным.
Имеетсяустройство для ограничения зазора в винтовой парепродольного перемещения стола, индивидуальной смазки винта вертикального перемещения, что повышает его долговечность и уменьшает подъемную силу консоли.
Высокая жесткость станка благодаря прямоугольным направляющим станины и консоли,автоматическое торможение шпинделяв рабочем режиме и при аварийном отключении.Автоматизированная смазка узлов.Стол станка может вращаться вокруг вертикальной оси на ±| 45 &град|.Вращающаяся шпиндельная головкастанка оснащена механизмом ручного осевого перемещения втулки шпинделя.Мощность приводапозволяет использовать высокоскоростные стальные мельницы. Возможностьнастройки станка на различные полуавтоматические и автоматические циклыпоточно.
| Назначение | По металлу |
| Тип | Вертикально-фрезерный |
| Подача заготовки | Ручная |

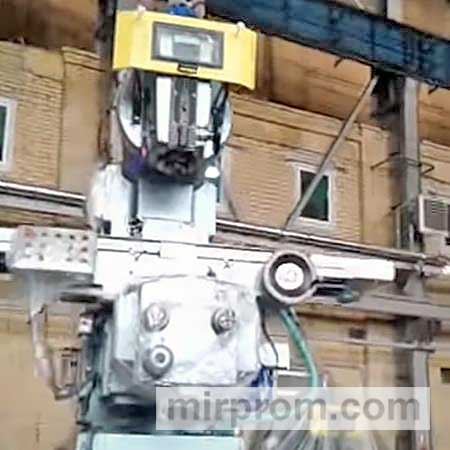

Станок фрезерный консольный вертикальный 6т13
Контакты
Технические характеристики
|
Размеры поверхности стола, мм |
1600 х 400 |
|
Наибольшая масса обрабатываемой детали, кг |
630 |
|
Наибольший продольный ход стола (X), мм |
1000 |
|
Наибольший поперечный ход стола (Y), мм |
400 |
|
Наибольший вертикальный ход стола (Z), мм |
430 |
|
Расстояние от торца шпинделя до поверхности стола, мм |
70..500 |
|
Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм |
460 |
|
Шпиндель |
|
|
Мощность привода главного движения, кВт |
11 |
|
Частота вращения шпинделя, об/мин |
31,5..1600 |
|
Количество скоростей шпинделя |
18 |
|
Перемещение пиноли шпинделя, мм |
80 |
|
Перемещение пиноли шпинделя на одно деление лимба, мм |
0,05 |
|
Угол поворота шпиндельной головки, град |
±|45°| |
|
Конец шпинделя ГОСТ 836-62 |
|
|
Конец шпинделя ГОСТ 24644-81, ряд 4, исполнение 6 |
50 |
|
Рабочий стол. Подачи |
|
|
Пределы продольных и поперечных подач стола (X, Y), мм/мин |
12,5..1600 |
|
Пределы вертикальных подач стола (Z), мм/мин |
4,1..530 |
|
Количество подач стола (продольных, поперечных, вертикальных) |
22 |
|
Скорость быстрых перемещений (продольных, поперечных/ вертикальных) X, Y/ Z, м/мин |
4/ 1,330 |
|
Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм |
0,05 |
|
Перемещение стола на один оборот лимба (продольное, поперечное/ вертикальное), мм |
6/ 2 |
|
Наибольшее допустимое усилие резания (продольное/ поперечное/ вертикальное), кН |
20/ 12/ 8 |
|
Механика станка |
|
|
Выключающие упоры подачи (продольной, поперечной, вертикальной) |
Есть |
|
Блокировка ручной и механической подач (продольной, поперечной, вертикальной) |
Есть |
|
Блокировка раздельного включения подач |
Есть |
|
Торможение шпинделя |
Есть |
|
Предохранительная муфта от перегрузок |
Есть |
|
Автоматическая прерывистая подача |
Есть |
|
Электрооборудование и приводы станка |
|
|
Количество электродвигателей на станке |
4 |
|
Электродвигатель главного движения, кВт |
11 |
|
Электродвигатель привода подач, кВт |
3 |
|
Электродвигатель зажима инструмента, кВт |
0,25 |
|
Электродвигатель насоса СОЖ, кВт |
0,12 |
|
Суммарная мощность всех электродвигателей, кВт |
14,37 |
|
Габариты и масса станка |
|
|
Габариты станка (длина ширина высота), мм |
2570 2252 2430 |
|
Масса станка, кг |
4300 |
