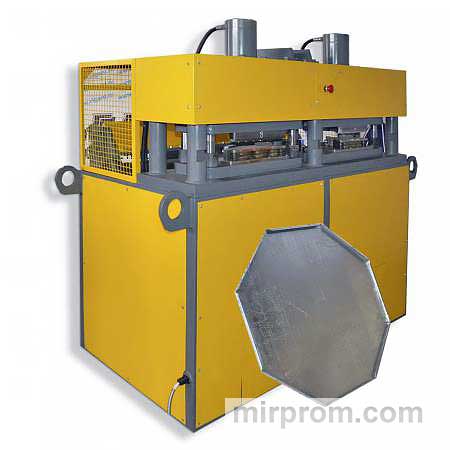

Станок СГО-1250 для изготовления дорожных знаков, металлических дверок, фасадных кассет с двойной отбортовкой

Гидравлическая SGO-1250 машина предназначена для одностороннего и двустороннего отбортовывания прямоугольных и восьмиугольных изделий (например, дорожных и путевых знаков, дверей и стен металлических шкафов и т.д.). При использовании различной оснастки возможны и другие применения станка.

Машинный SGO-1250 представляет собой моноблок: На цельносварной станине установлены два гидравлических пресса с помощью штамповочной оснастки, поворотного листогибочного станка, гидростанции и системы управления.

Основные технические характеристики:

Конфигурация машины:

Производство продукции начинается с углов отбортовки:

· заготовка штампуется упорами;

· при нажатии на педаль один угол срезается и отбортовывается;

· Затем операцию повторяют по количеству углов в изделии.

Двойная отбортовка прямых сторон выполняется на сгибе листа, расположенном на задней стороне станка:

· в паз изгиба листа вставляют заготовку с отбортованными углами (на прижимной балке должны быть установлены пуансоны, соответствующие изготовленному изделию) и ориентируют пуансонами;

· При первом нажатии на педаль прижимная балка опускается в положение Стоп. При этом необходимо выровнять заготовку и прижать ее к пуансонам;

· прижимая заготовку к пуансонам, снова нажимают на педаль, при этом прижимная балка фиксирует заготовку, а изгибная будет поворачиваться до срабатывания концевого выключателя, после чего она вернется в исходное положение. Прижимная балка будет подниматься, освобождая заготовку. Прямая сторона готова;

· затем операцию повторяют по количеству прямых сторон в изделии.
