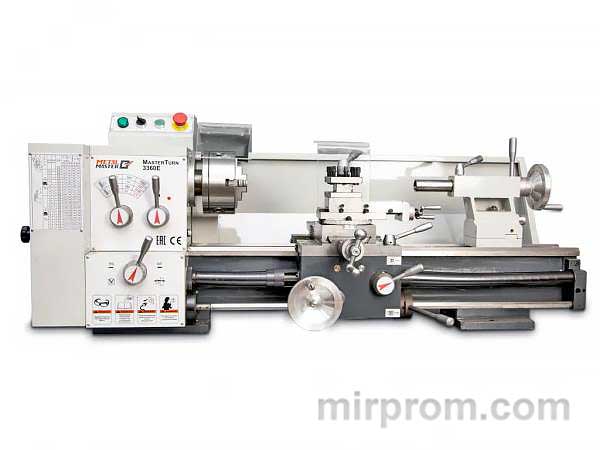

ОПИСАНИЕ ТОКАРНОГО СТАНКА METAL MASTER MASTERTURN 3360E
Токарный станок Metal Master MasterTurn 3360E представляет собой настольное оборудование, предназначенное для обработки заготовок из конструкционных материалов, включая сталь, чугун и цветные металлы, а также для нарезания метрической и дюймовой резьбы.
Конструктивная жесткость и долговечность
Станина станка изготовлена из серого чугуна, что обеспечивает необходимую жесткость и виброустойчивость конструкции. Направляющие обработаны методом закалки с твердостью 48-52 HRC и прошли шлифовку, что повышает надежность и точность работы. Ходовой винт установлен на металлокерамических подшипниках с трапециевидным профилем, обеспечивающим самоторможение. Шпиндель выполнен из высококачественной стали и подвергнут термической обработке, что минимизирует радиальное биение до 10 мкм и обеспечивает высокую точность обработки.
Ключевое преимущество станка - наличие металлических зубчатых колес с увеличенным сроком службы и повышенной износостойкостью, а также клинового ремня, предотвращающего повреждение двигателя при превышении допустимой нагрузки на шпиндель. Переключение скоростей осуществляется посредством ступенчатой передачи. Возможность нарезания левой резьбы расширяет функциональные возможности оборудования.
Комплектация и функциональность
Станок оснащен трехкулачковым патроном диаметром 160 мм с обратными кулачками. Продольный ползун может поворачиваться, что позволяет выполнять заточку конусов заданных параметров. Привод автоматической подачи обеспечивает высокую точность и надежность работы. Цена деления продольной подачи составляет 0,5 мм, поперечной - 0,1 мм, а тонкой продольной - 0,05 мм. Вылет задней бабки составляет 80 мм.
Функциональные возможности включают боковое смещение задней бабки для обработки длинных конусов, вращение верхних конусов и поворот каретки для обработки коротких конусов. Станок позволяет нарезать метрическую и дюймовую резьбу с использованием сменных шестерен гитары привода подачи, расширяющих стандартный диапазон размеров нарезанной резьбы. Механическое регулирование скорости вращения шпинделя обеспечивает гибкость в работе.
Эргономика и удобство использования
Управление станком осуществляется через эргономичные элементы, включая кнопки, ручки и маховики. Экран рабочей зоны и кнопка аварийного останова повышают безопасность и комфорт эксплуатации. Специальный ящик для хранения инструментов оптимизирует рабочее пространство.
Привод и характеристики
Основной привод состоит из двигателя постоянного тока и двух ременных передач - зубчатых и клиновых ремней немецкого производства, что обеспечивает надежность, низкий уровень шума и удобство использования. Привод продольной подачи имеет автоматический режим работы.
Технические характеристики
-
Патрон: 3 x 160 мм кулачковый патрон с обратным приводом
-
Центры: два невращающихся центра MT5 и MT3
-
Сменные зубчатые колеса: 27, 28, 29, 30, 32, 34, 35, 35, 36, 40, 42
-
Набор инструментов: гаечные ключи, шестигранники, защитный патрон, 4-позиционный резцедержатель, руководство по эксплуатации
-
Макс. диаметр обработки над станиной: 330 мм
-
Расстояние между центрами: 600 мм
-
Макс. диаметр над суппортом: 220 мм
-
Ширина станины: 160 мм
-
Диаметр шпиндельного отверстия: 38 мм
-
Конус шпинделя: MT № 5
-
Диапазон скоростей вращения шпинделя: 65-1650 об/мин
-
Максимальный поперечный ход крестового суппорта: 160 мм
-
Высота резцедержателя: 16 мм
-
Максимальный тонкопродольный ход крестового суппорта: 100 мм
-
Максимальное продольное перемещение суппорта: 480 мм
-
Виды метрической резьбы: 17 видов
-
Диапазон метрической резьбы: 0,5-4 мм
-
Виды дюймовой резьбы: 26 видов
-
Диапазон дюймовой резьбы: 8–40 число витков резьбы на дюйм
-
Диапазон продольной подачи: 0,0087–1,396 мм/об
-
Диапазон поперечной подачи: 0,0018—0,296 мм/об
-
Диаметр пиноли задней бабки: 30 мм
-
Рабочий ход пиноли задней бабки: 85 мм
-
Конус пиноли задней бабки: MT № 3
-
Мощность двигателя: 1,5 кВт
-
Напряжение: 220 В
-
Вес нетто: 240 кг
-
Размеры упаковки (без основания): 1470×770×640 мм
-
Размеры упаковки (с основанием): 1470×770×1350 мм
Заключение
Metal Master MasterTurn 3360E представляет собой высокоэффективное и надежное оборудование, сочетающее высокую точность, долговечность и удобство использования. Его технические характеристики и функциональные возможности делают его оптимальным выбором для различных производственных задач.
