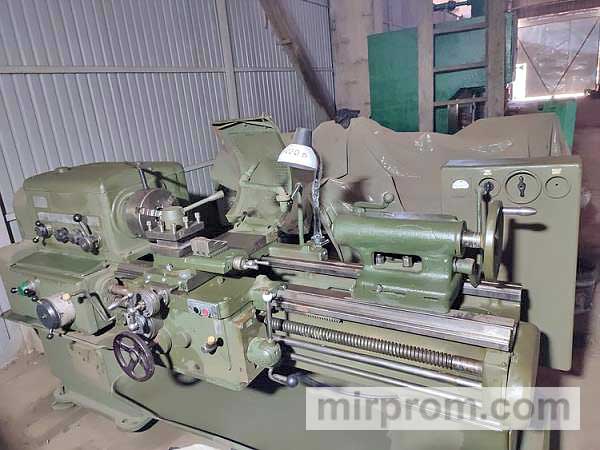

Токарно-винторезный станок 1K62 находится в отличном рабочем состоянии и проходит обязательную проверку перед продажей.
Основные технические характеристики станка:
-
Габаритные размеры: 2812 x 1166 x 1324 мм.
-
Масса: 2140 кг.
-
Мощность главного приводного двигателя: 10 кВт.
Токарно-винторезный станок модели 1K62 отличается высокой надежностью, прочностью и устойчивостью к вибрациям. Он оснащен мощным главным приводом, что позволяет использовать его как для высокоскоростной, так и для силовой обработки. Благодаря оптимальному сочетанию качества, надежности и простоты технического обслуживания, станок 1K62 широко применяется в мелкосерийном и единичном производстве.
Функциональные возможности станка включают выполнение разнообразных токарных операций, таких как нарезание метрической, дюймовой, модульной резьбы, а также резьбы с шагом и архимедовой спиралью с шагом 3/8", 7/16", 8", 10" и 12 мм. Станок оснащен трехкулачковым самоцентрирующимся патроном диаметром 250 мм или четырехкулачковым патроном диаметром до 400 мм.
Класс точности станка соответствует требованиям ГОСТ 8-82 и составляет Н. Основные технические параметры включают:
-
Наибольший диаметр обрабатываемой заготовки над станиной: 400 мм.
-
Наибольший диаметр заготовки над суппортом: 220 мм (в центрах).
-
Наибольшая длина обрабатываемой заготовки: 1000 мм.
-
Максимальное расстояние от оси центров до кромки резцедержателя: 240 мм.
-
Высота от опорной поверхности резца до оси центров: 25 мм.
-
Максимальная масса заготовки, обрабатываемой в патроне: 500 кг.
-
Максимальная масса заготовки, обрабатываемой в центрах: 1500 кг.
Шпиндель станка имеет следующие характеристики:
-
Диаметр сквозного отверстия в шпинделе: 47 мм.
-
Количество ступеней прямой скорости шпинделя: 24.
-
Диапазон скоростей вращения шпинделя вперед: 12,5–2000 об/мин.
-
Количество ступеней реверсивной скорости шпинделя: 12.
-
Диапазон реверсивных скоростей шпинделя: 19–2420 об/мин.
-
Размер внутреннего конуса в шпинделе: Morse 5/6.
-
Конец фланцевого шпинделя: M90x6/6.
Тормозная система шпинделя обеспечивает надежную остановку и удержание инструмента в нужном положении.
Суппорт станка имеет следующие характеристики подачи:
-
Максимальное перемещение продольной каретки суппорта: 930 мм.
-
Максимальное поперечное перемещение суппорта: 250 мм.
-
Продольное перемещение по одному делению лимба: 1 мм.
-
Поперечное перемещение по одному делению лимба: 0,05 мм.
-
Количество ступеней продольных подач: 49.
-
Диапазон рабочих продольных подач: 0,07–4,16 мм/об.
-
Количество ступеней поперечных подач: 49.
-
Диапазон рабочих поперечных подач: 0,035–2,08 мм/об.
-
Скорость быстрых перемещений суппорта (продольных): 3,4 м/мин.
-
Скорость быстрых перемещений суппорта (поперечных): 1,7 м/мин.
Количество нарезаемых резьб:
-
Метрических: 44.
-
Дюймовых: 38.
-
Модульных: 20.
-
Шаговых: 37.
Пределы шага метрических резьб: 1–192 мм. Пределы шага дюймовых резьб: 24–2 дюйма. Пределы шага модульных резьб: 0,5–48 мм. Пределы резьбовой резьбы: 96–1 мм.
Дополнительные функции станка включают:
-
Выключение продольных упоров.
-
Защита от перегрузки.
-
Блокировка одновременного включения продольного и поперечного перемещения суппорта.
Режущие салазки имеют следующие характеристики:
-
Наибольшее перемещение режущих салазок: 140 мм.
-
Перемещение ползунов резца на одно деление лимба: 0,05 мм.
-
Максимальный угол поворота полозьев резца: ±90°.
-
Цена деления шкалы вращения полозьев резцов: 1°.
-
Количество резцов в режущей головке: 4.
Задняя бабка станка имеет следующие характеристики:
-
Конус отверстия в шпинделе задней бабки по ГОСТ 2847-67: Morse 5.
-
Максимальное перемещение пиноля: 150 мм.
-
Перемещение пиноля на одно деление лимба: 0,05 мм.
-
Боковое смещение корпуса головки: ±15 мм.
Назначение станка: обработка металлических заготовок.
Тип станка: токарно-винторезный.
